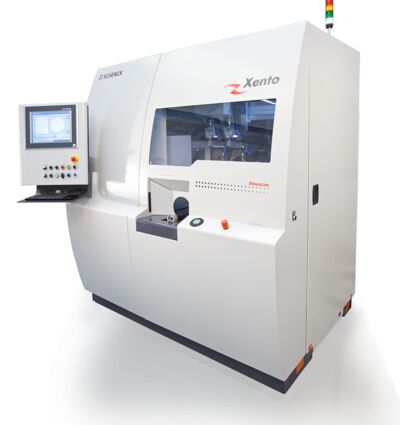

Máquina de balancear industrial para conjuntos rotativos montados de turbocompressores

  • Medição e correção automática do desbalanceamento
  • Medição ao longo de toda a faixa de rotação
  • Correção automática em dois planos
  • Medição integrada da pulsação
  • Análise de vibração para teste qualidade

Sequência de operações

  • Alimentação manual ou automática
  • Escaneamento DMC
  • Magnetização do eixo para detecção da rotação e ângulo

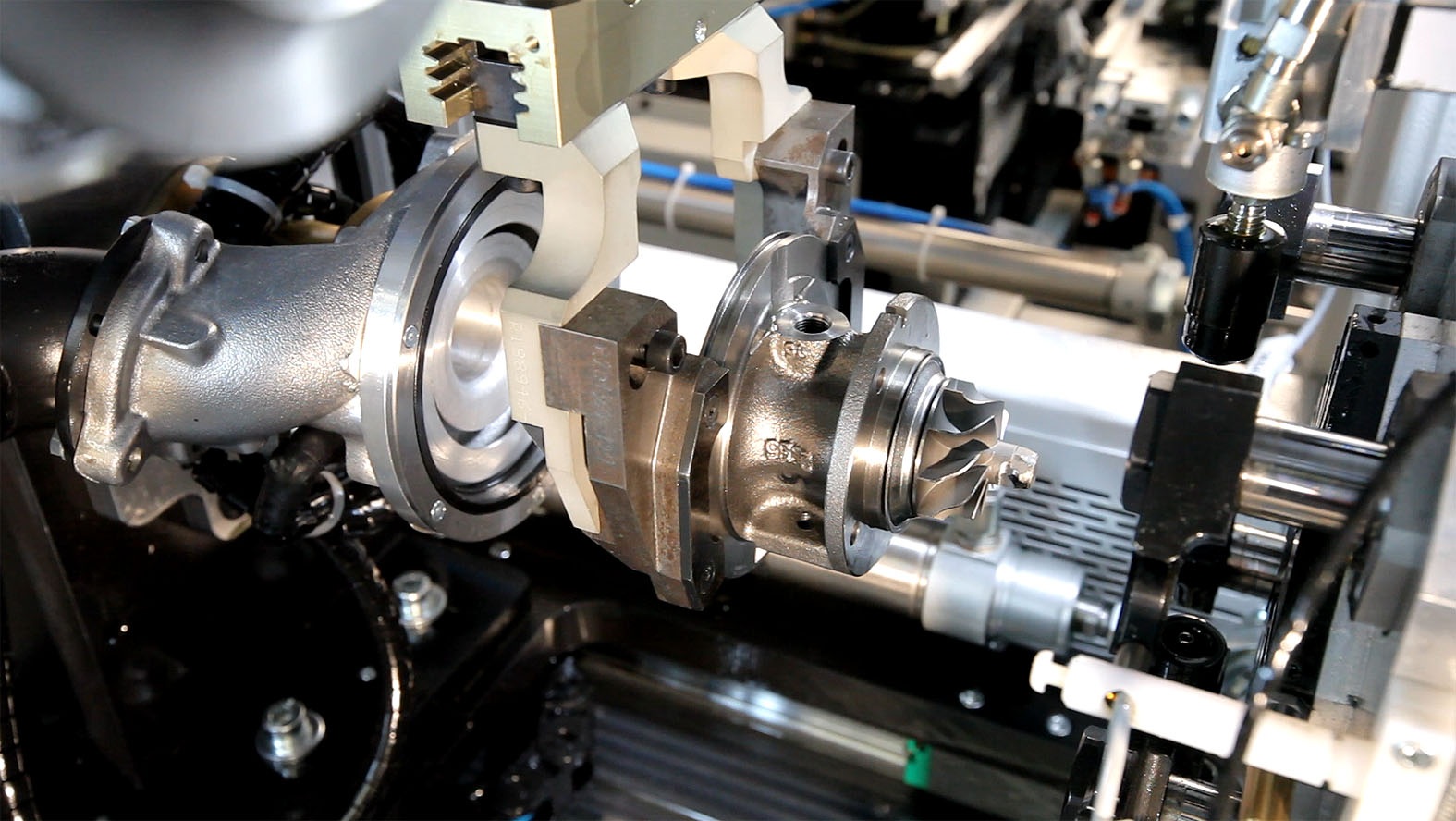

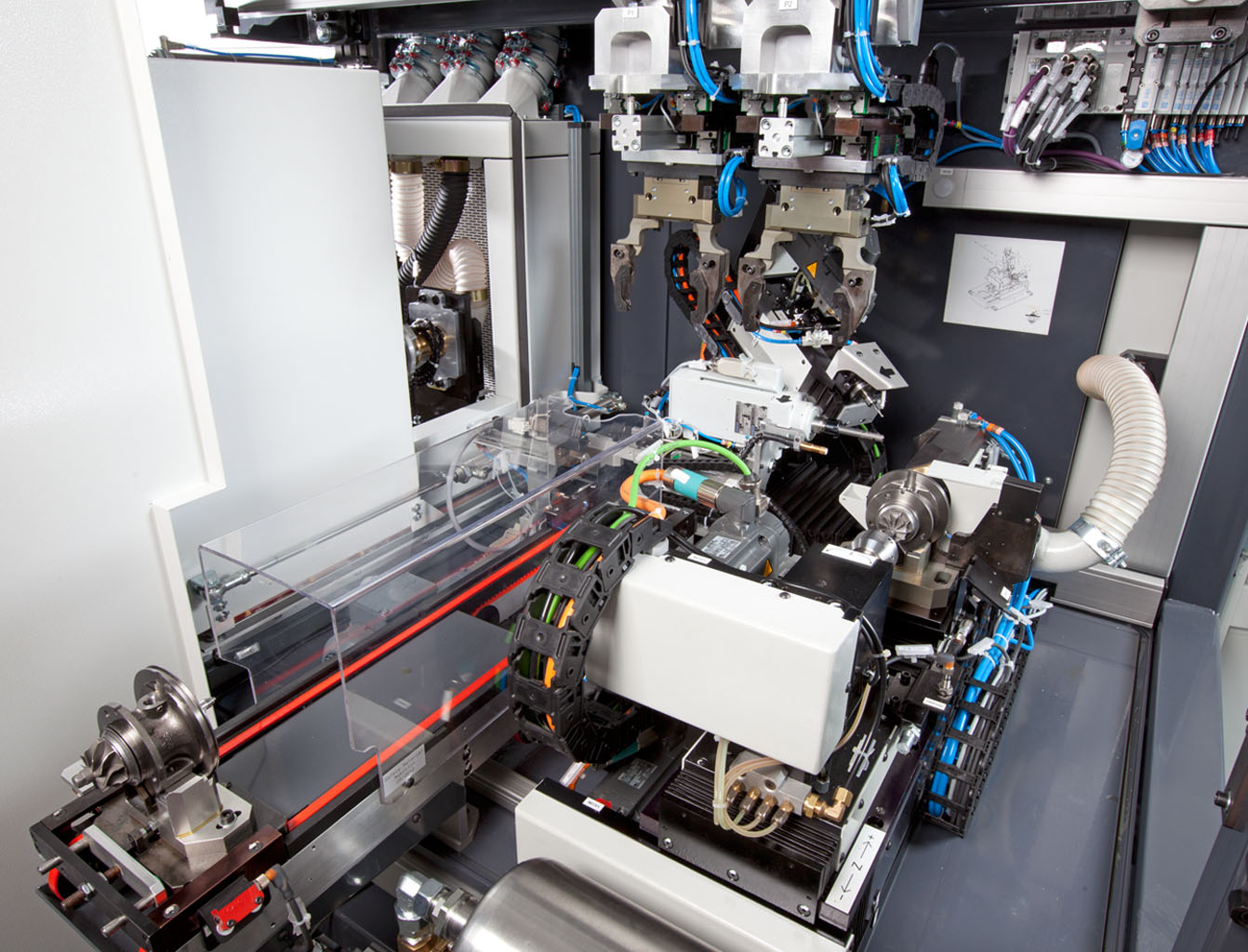

  • Transferência para a estação de medição através de sistema de garras duplas

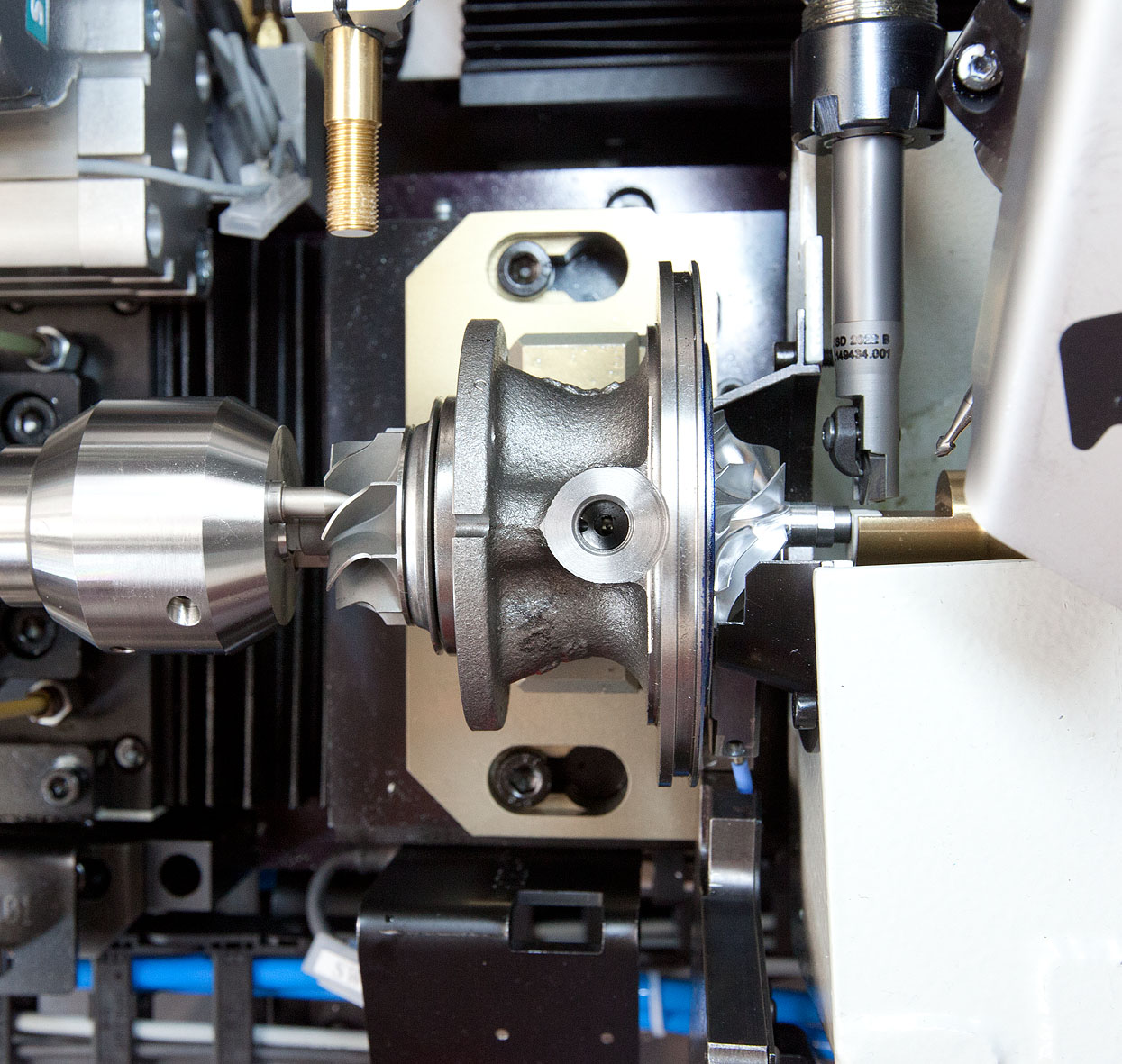

  • Transferência para a estação de correção; correção em dois planos por fresagem
  • Medição de controle
  • Ciclo sobreposto para até 3 peças

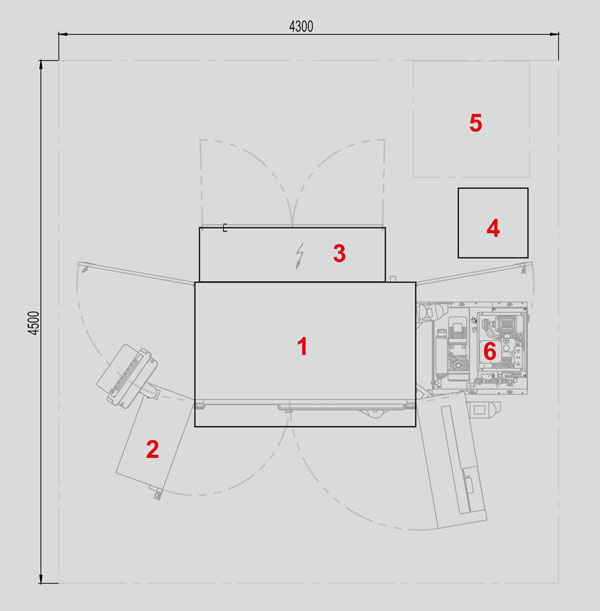

Desenho

Faixa de aplicação

  • Medição da vibração e pulsação do conjunto rotativo do turbocompressor
  • Controle de rotação e aquisição de dados por toda a faixa de rotação
  • Cálculo do desbalanceamento em dois planos para redução da vibração por toda a faixa de rotação

Projeto

  • Medição e correção integradas em uma única máquina
  • Estações separadas de medição e correção
  • Correção em dois planos através de fusos distintos de fresagem
  • Magnetização integrada do eixo
  • Sistema de lubrificação de óleo com controles de parâmetros
Dados técnicos
Technical data at a glance    Xento
Measuring unit    CAB 950
Automatic unbalance measurement    •
Automatic unbalance correction    •
Complete core assemblies    •
Weight  [kg]
Diameter  [mm]  140
Lenght  [mm]  140
Machine
Balancing speed, max.  [min -1]  300.000
Measurement uncertainty 1)  [mgmm]  1...10
Cycle time 2)  [s]  90
Options
Pulsation measurement
DMC scanning
1) Acc. To DIN 1319, 95% probability, work-piece dependent
2) Dependent on initial unbalance
