WME 2 - WME 3

Balanças Peso-Momento para pás de turbinas (blades)
  • Construção sólida
  • Menor necessidade de espaço
  • Alta precisão
  • Medição do peso e do momento
  • Dispositivos para as pás de baixo custo
  • Compátivel com o software BLADIS Net

Características especiais

  • A máquina pode ser montada diretamente no chão da fábrica sem necesidade de fundação ou fixação e está pronta para o uso imediato
  • 50% de redução da necessidade de espaço
  • Fácil preparação
  • Dispositivos de precisão de custo não elevado
  • Sistema de distribuição BLADIS NET com operação por touch-screen
Desenho

Range de aplicação

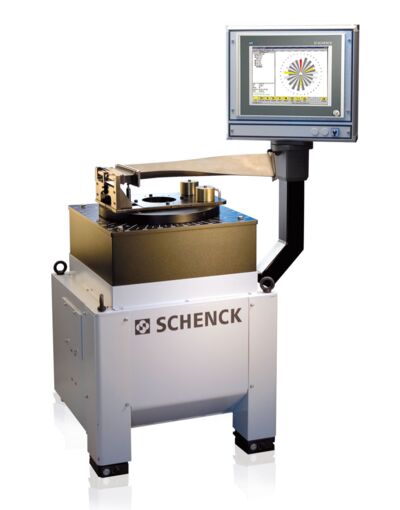

A última geração de balanças peso x momento - a série WME – permite a pesagem ainda mais precisa das pás (blades) e sua distribuição no rotor através do software BLADIS Net. As balanças peso x momento determinam a massa e o centro de gravidade dos blades com precisão. A redução do desbalanceamento através da pesagem é recomendada não só para rotores com pás novos como também para manunteção destes.

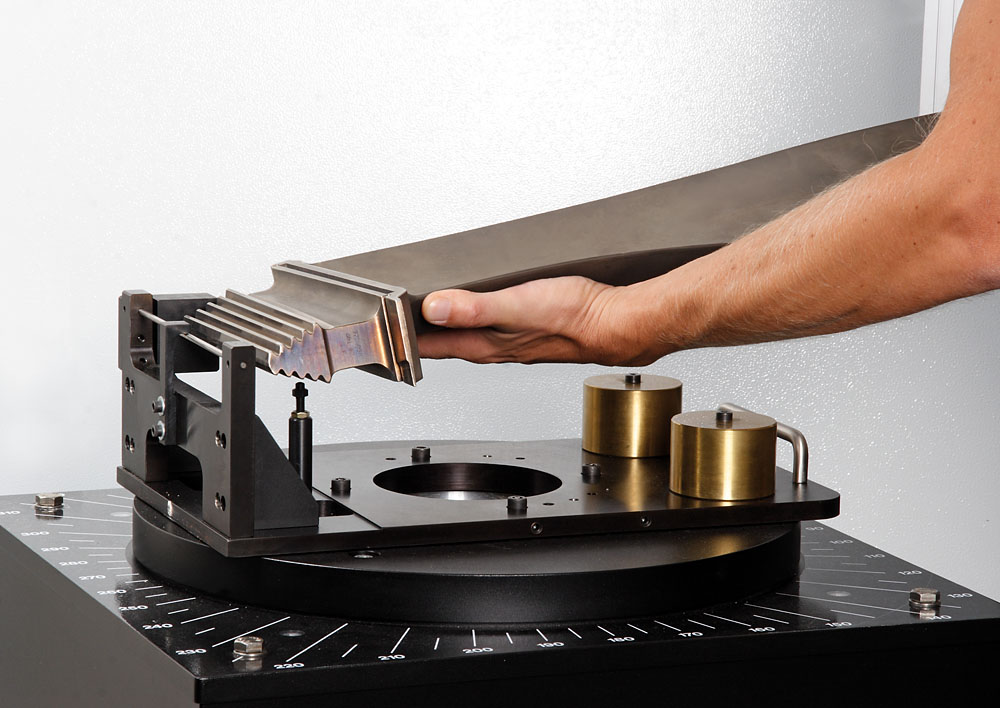

Graças ao posicionamento das pás no centro e acima do dispositivo de medição, o espaço necessário para as máquinas da série WME foi reduzido de maneira significativa. A unidade de medição é montada sobre uma viga diretamente na balança, o que permite uma instalação bem simples e com economia de espaço.

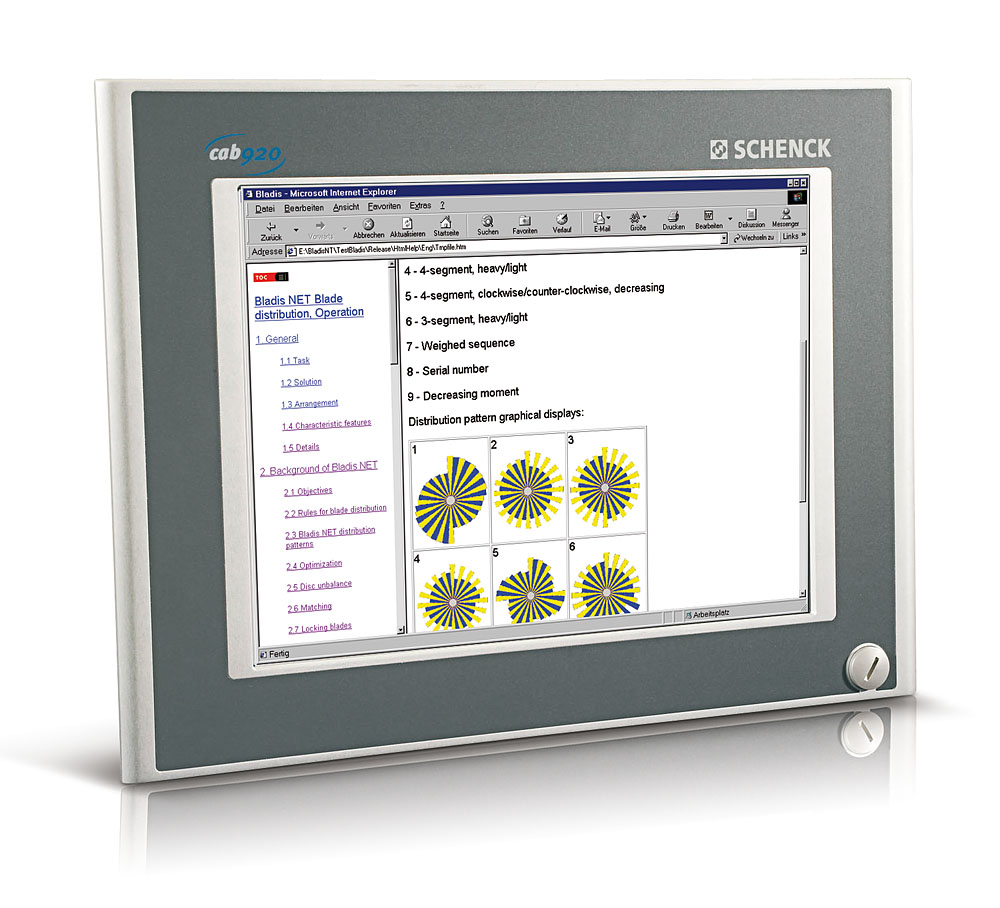

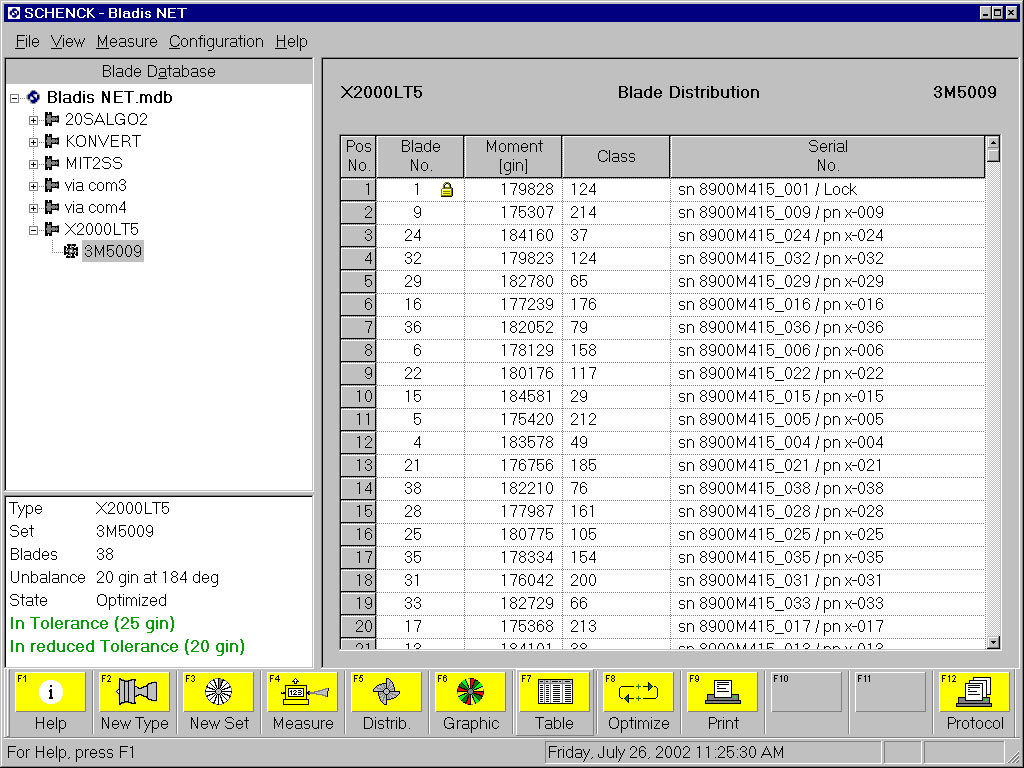

BLADIS Net – o software para a distribuição das pás é simples e fácil de operar, através de sua interface touch-screen. A distribuição é feita com base em algoritimos constantemente aprimorados que são coordenados com as possibilidades de escalonamento. O novo conceito de banco de dados integrado também permite o rápido cálculo da distribuição e transferência de dados para outras aplicações. Inúmeras outras funções simplificam a operação com o BLADIS Net e oferecem uma interface de operação amigável e confortável.
Dados técnicos
Dados técnicos    WME2  WME3
Unidade de medição    Digital  Digital
Blades (pás)
Peso máximo da pá  [kg]  40  140
Massa adicional máxima do dispostivo da pá  [kg]  20  60
Momento máximo da pá  [kgm]  ilimitado  ilimitado
Máquina
Tempo de medição  [s]  2-5  2-5
Proteção contra sobrecarga    5x a carga máxima  5x a carga máxima
Precisão de pesagem  [g]  0.1  0.5
Precisão da medição do desbalanceamento interno  [gmm]  20  100
Precisão da medição do momento da pá  [gmm]  <500 1)  <1500 2)
Tensão de alimentação  [V]  230  230
Opcionais
Software de distribuição das pás    BLADIS Net  BLADIS Net

1) Excetuando-se o erro do dispositivo. Calculado para uma pá de 20 kg e um eixo de rotação do centro de gravidade da blade de 1500 mm. Pás com um raio de rotação inferior serão medidas com maiore precisão.
1) Excetuando-se o erro do dispositivo. Calculado para uma pá de 100 kg e um eixo de rotação do centro de gravidade da blade de 2.000 mm. Pás com um raio de rotação inferior serão medidas com maiore precisão.
