Máquina de balancear vertical VIRIO10 – VIRIO300

  • Construção modular
  • Tempos curtos de preparação
  • Alta precisão
  • Faixa de peso de 10 a 300 kg
  • Unidade de acionamento variável e contínua
  • Operação ergonômica
  • Diversas aplicações possíveis
  • Cobertura de proteção classe C 600, conforme ISO 7475
  • Unidade de medição tipo CAB 700 com tela LCD colorida (opcional CAB 920 com exibição vectométrica e  touchscreen)

Projeto

  • Máquina de balancear vertical sub-crítica com base em material mineral.
  • Unidade de medição com calibração permanente e processamento digital de sinal.
  • Unidade de medição tipo CAB 700 com tela LCD colorida. Memória para o armazenamento de até 99 rotores diferentes e configuração básica expansível para os diferentes métodos de correção.
  • Opcional: CAB 920 com sistema operacional Windows, monitor TFT colorido com função touchscreen e exibição vectométrica do desbalanceamento. Projetada para compatibilidade em rede com cartão de memória e armazenamento permanentedos valores medidos. Menu simplificado de navegação no „Easy Mode“.

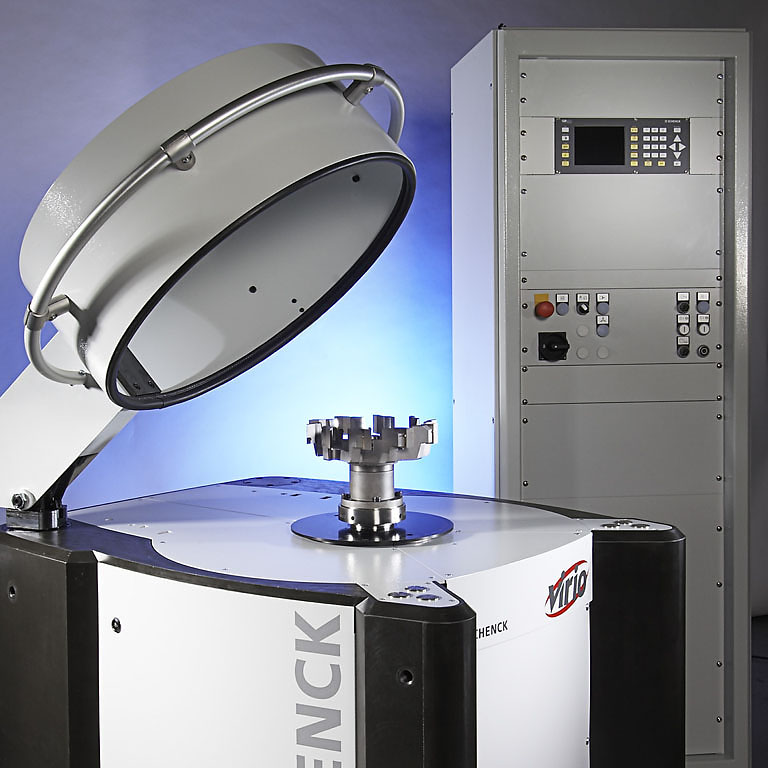

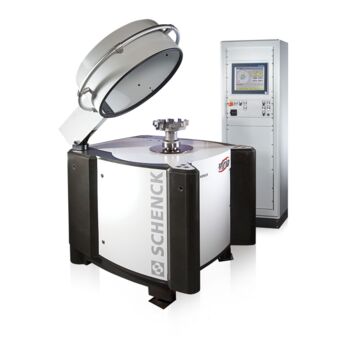

  • Composta basicamente dos seguintes componentes: armário de comando com unidade de medição e máquina com elementos operacionais.

Características

  • Sem necesidade de fundação ou chumbamento (porém com travamento através de parafusos)
  • Curtos tempos de preparação, devido a seu princípio sub-crítico de medição
  • Alta precisão de balanceamento

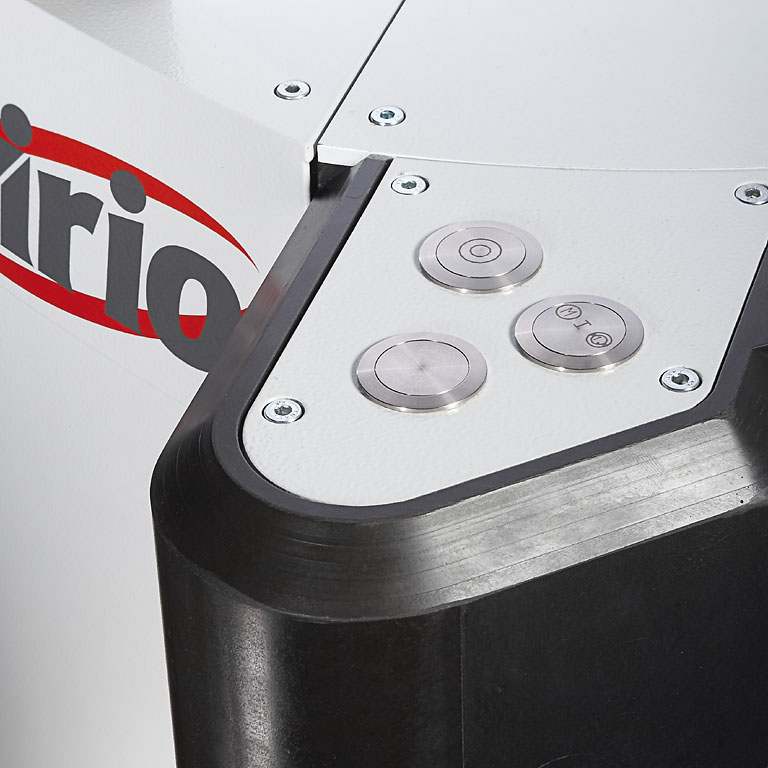

  • Projeto ergonômico
  • Acionamento variável contínuo
  • Seqüência de operação automática selecionável, com programação dos tempos de aceleração e frenagem
  • Expansível com unidade de correção por furação
Desenho

Range de aplicação

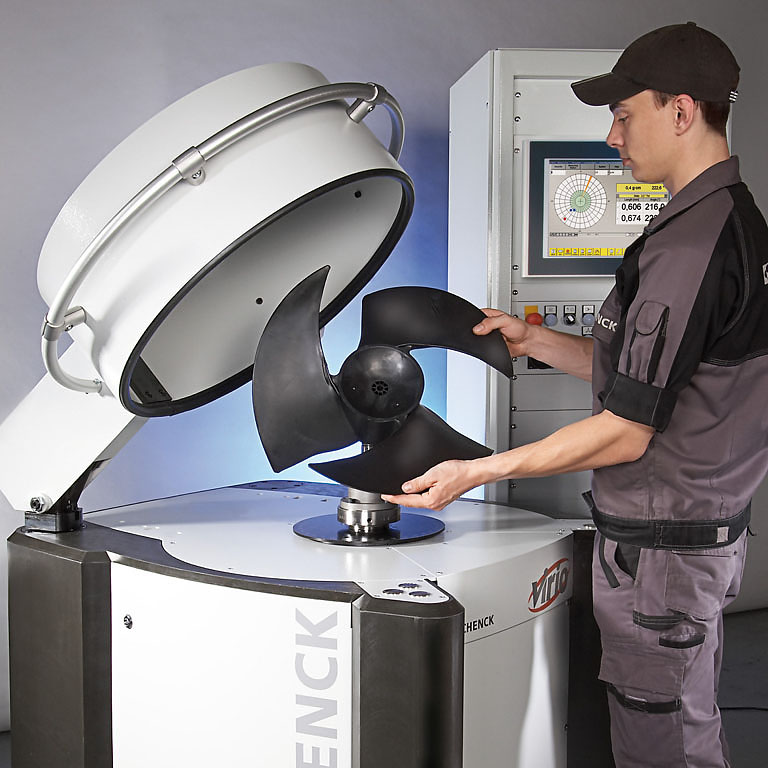

As máquinas de balancear verticias da família VIRIO10 – VIRIO300, para 1 ou 2 planos de balanceamento, são dedicadas a todos os rotores sem eixos próprios, como discos e tambores de freio, placas de pressão, flanges, mancais, embreagens, ventiladores, serras, rotores de bombas, polias, rebolos, volantes, amortecedores, turbos, etc. São utilizadas na prestação de serviços e em pequenos lotes de produção.

A preparação para diferentes tipos de rotores é realizada rapidamente com a troca dos dispositivos. Disponíveis com quatro potências de acionamento: 1,5 kW, 2,2 kW, 4,0 kW, ou um servo drive para posicionamento automático. Para a indicação do desbalanceamento, temos a exibição polar, em componentes (simétricas ou não) e com "zonas proibidas". Também temos disponível um  software de fresagem para correção externa. Os dados de correção podem ser enviados a uma fresadora através da interface ASCII (CAB 700) ou diretamente (CAB 920).

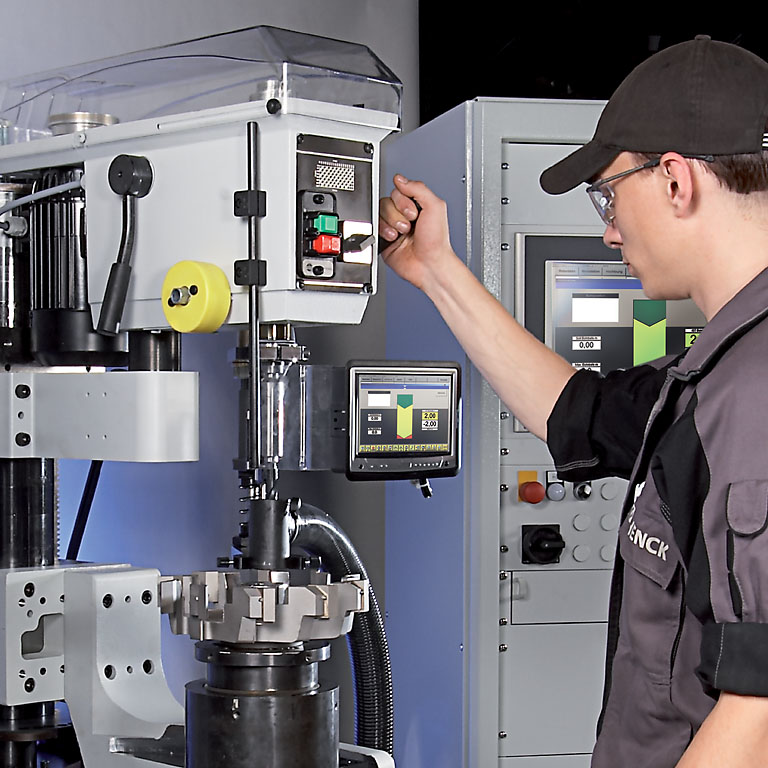

A correção do desbalanceamento pode ser realizada diretamente na máquina através da adição ou remoção de peso, com auxílio de uma unidade de furação integrada. A indicação da massa desbalanceada a ser retirada será exibida em números, ângulo e profundidade dos furos a serem executados. Durante a operação, uma indicação de furação auxilia na tarefa.
Opcionalmente é possível fornecer unidades de correção por soldagem, prensagem e retífica.
Dados técnicos
Data at a glance    VIRIO10  VIRIO50   VIRIO100  VIRIO300
Measuring unit    CAB 700  CAB 700  CAB 700  CAB 700
Frequency squirrel drive    1,5 kW  2,2 kW  2,2/4,0 kW  4,0 kW
Servo drive    8 Nm  14 Nm  14 Nm  25 Nm
Rotor
Weight, max.  [kg]  10  50  100  300
Diameter, max. 2)  [mm]  610  810  810  810
Height, max. 2)  [mm]  250  450  450  450
Spindle dimension  [mm]  80H7  80H7  80H7  80H7
Maschine
Width A 1)  [mm]  850  850  850  850
Depth B 1)  [mm]  850  850  850  850
Height C 1)  [mm]  1200  1200  1200  1200
Balancing speeds  [min -1]  120 - 1200  120 - 1200  120 - 1200  120 - 550
Accuracy, 2 planes 4)  [gmm]  2 - 4  4 -10  10 bis 20  20 - 50
Accuracy, 2 planes 4)  [gmm]  18 - 25  18 - 28  20 - 40  20 - 100
Power supply  [V]  400  400  400  400


Basic machine
Options
Measuring instrument CAB 920    •  •  •  •
Software options    o.r.  o.r.  o.r.  o.r.
Pneumatic unclamping system    •  •  •  •
Pneumatic spindle lock device    •  •  •  •
Balancing in two planes    •  •  •  •
Report printer  Bestell-Nr.  R0060105.01  R0060205.01
Protective device to ISO 7475    •  •
Mass correction system    o.r.  o.r.

1) Data non-binding, dependent on the respective equipment
2) Other data on request
3) Power supply: 3 / PE AC 50Hz 400 V +6 / -10%
4) Measuring uncertainty
o.r. on request
