Série UBLD

Máquinas de balancear conversores de torque
  • Seqüência de operações semi ou totalmente automática
  • Interfaceamento com a linha de produção
  • Correção do desbalanceamento totalmente automática

Projeto

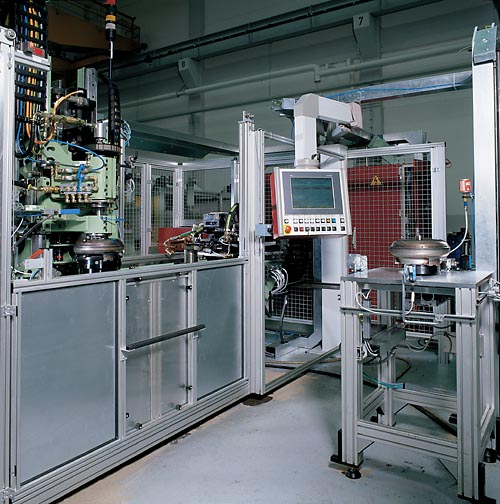

Máquina de balancear em um único plano com eixo de giro no sentido vertical e seqüência de operações semi ou totalmente automática.

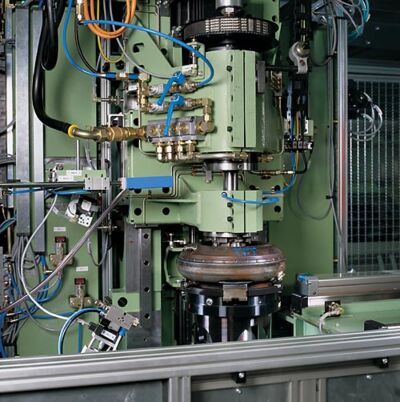

Máquina básica com unidade de balanceamento e dispositivo de fixação e centragem de alta precisão, unidade de preparação de pesos e sistema de soldagem para a correção do desbalanceamento.
Determinação do desbalanceamento, cálculo dos pesos de correção e controle da correção através de unidade de medição microprocessada.
A carga e descarga pode ser realizada tanto de forma manual com automática, através de um transportador externo.
Controle da máquina totalmente programável e sistema de diagnóstico com telas de exibição.
Modelos com diversas estações disponíveis sob consulta.
Desenho

Range de aplicação

Medição e correção do desbalanceamento de conversores de torque.
Aplicação do equipamento em altos volumes de produção, integrado a linha de produção com ou sem transportadores para alimentação.
Correção do desbalanceamento através da soldagem de pesos na superfície externa do conversor em um ou mais passos de correção. Os pesos são preparados automaticamente  a partir de uma mola.

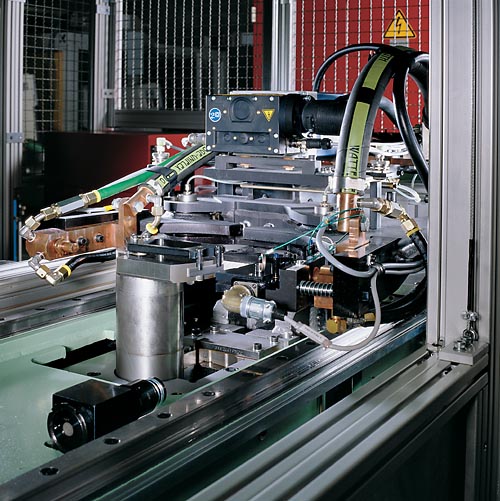

Na parte traseira da máquina, o peso de correção é cortado no tamanho exato conforme medição do desbalanceamento realizada e enviado a unidade de soldagem. Esta transfere o peso de correção para a peça e fixa-o através de um ou dois pontos de solda em um raio pré-definido. O processo de soldagem utiliza o método de média-freqüência.

Dados técnicos
Dados técnicos    UBLD
Unidade de medição    CAB 850
Conversor de torque, completo    •
Carga manual    •
Carga automática    •
Correção automática do desbalanceamento (soldagem)  •
Rotor
Peso máximo  [kg]  30
Diâmetro máximo  [mm]  350
Máquina
Largura A 2)  [mm]  2000
Profundidade B 2)  [mm]  3000
Altura C 2)  [mm]  2000
Rotação de balanceamento  [rpm]  600 - 1200
Incerteza de medição 1)  [gmm]  20
Tolerância atingível 3)  [gmm]  100 - 200
Tempo de ciclo 3)  [s]  60 - 80
Pressão de ar  [bar]  6
Consumo de energia  [kVA]  15

Máquina básica  Referência nr.  R0340400.01

1) Dados ilustrativos conf. DIN 1319, 95% probabilidade, dependente do tipo de peça
2) Dados ilustrativos, dependentes do respectivo equipamento
3) Dependente da peça e desbalanceamento
