HL 1 - 6

Máquinas de balancear horizontais para indústria aeronáutica

  • Projeto modular com diversas opções de aplicação e sistemas de acionamento
  • Operação segura e simples
  • Coberturas de proteção e equipamentos de segurança pra operadores, máquina e ambiente
  • Alta precisão de medição graças ao processamento digital dos dados medidos

Range de aplicação

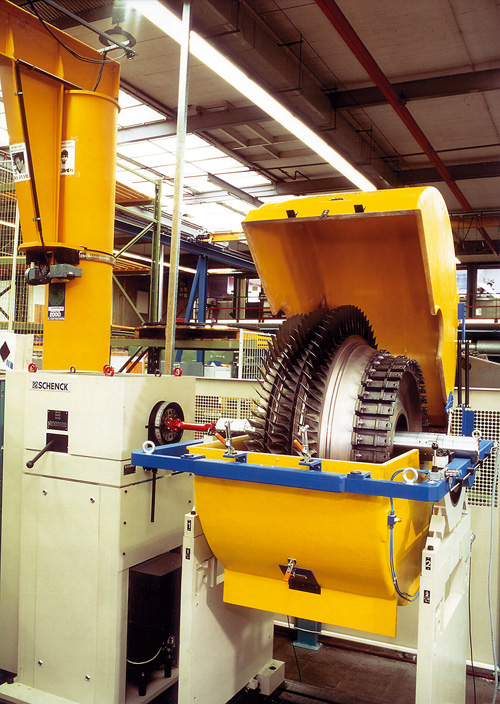

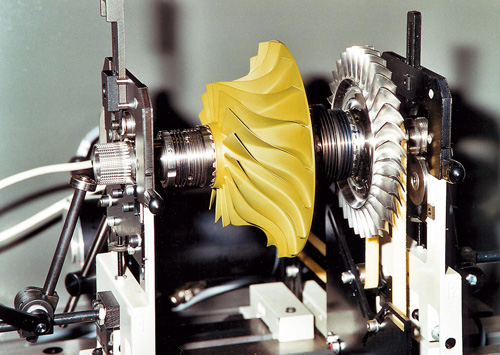

As máquinas de balancear da série HL com mancais de sela foram especialmente desenvolvidas para o balanceamento de turbinas e compressors na indústria aeronaútica, seja durante a fabricação ou manuntenção. Seu conceito modular permite sua adaptação a um vasto range de tarefas de balanceamento através da simples substituição de componentes padrão, p.ex., apoiando rotores com eixos próprios em insertos roletados.

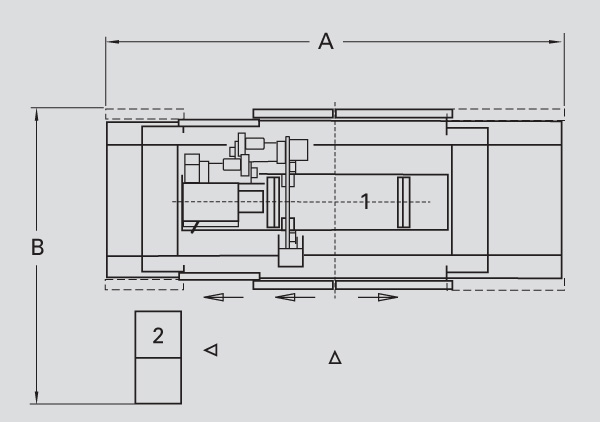

Desenho

Projeto

Medição de força (sub-críticas), máquinas de balancear horizontais com calibração permanente e operação manual.

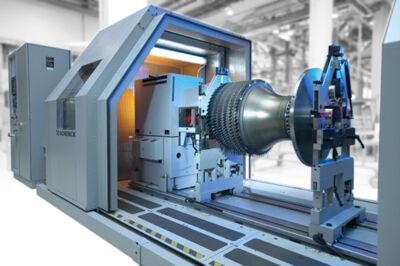

Elas atendem a classificação de máquinas SAE, conforme norma SAE ARP 4048: rotor apoiado em mancais de sela, unidade de medição microprocessada e cobertura de proteção opcional (classe B ou C)  especialmente projetadas para a indústria aeronáutica.
As máquinas podem ser equipadas com sistemas de acionamento por correia ou eixo cardã.
Uma ampla gama de acessórios também está disponível para ampliar ainda mais a sua capacidade de balanceamento.
Dados técnicos
Dados Técnicos    HL 1 BU  HL 2 BU  HL 3 UB  HL 4 UB  HL 5 UB  HL 50 UB  HL 6 U
Unidade de medição    CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925
Acionamento cardã        •  •  •  •  •
Acionamento por correia    •  •  •  •  •  •
Máquina classe SAE 2)  [lb]  30  100    300  1000  3000
Rotor
Peso máximo  [kg]  16  1 - 100  1,5 - 200  1,5 - 700  5 - 1400  20 - 2800  50 - 5000
Diâmetro máximo 1)  [mm]  360  800  1260  1600  1600  3000  3400
Faixa de diâmetros apoiáveis 6)  [mm]  6 - 70  9 - 140  9 - 140  12 - 200  18 - 280  35 - 305  35 - 305
Tamanho da sela do inserto 2)  (pol)  4  6  6  10  13  20  20
Inserto em formato de sela  (pol)  -  -  -  10 / 8  -  20 / 13  -
Comprimento máximo  [mm]  450  1380  1540  2170  2435  3860  4000
Máquina
Largura A 5)  [mm]  1500  2500  3500  4500  5000  7000  8000
Profundidade B 5)  [mm]  1000  1500  2000  2500  2500  3000  5500
Altura C 5)  [mm]  2000  2000  2000  2000  2000  2000  2500
Acionamento cardã 4)
Rotação de balanceamento máxima  [rpm]  -  -  1130  1340  960  960  2180
Potência  (kW)  -  -  2.2  7.5  37  55  max. 250
Acionamento por correia 4)
Rotação de balanceamento máxima  [rpm]  1140  1600  1900  1600  1350  2520  -
Potência  (kW)  0.13  2.2  2.2  7.5  22  55  -
Precisão de balanceamento 2)  (µ pol)  10  10  10  10  15  15  15
Rotor de teste SAE, massa 7)  [lb]  11  50  50  50  150  500  500
Tensão de alimentação  [V]  230  400 8)  400 8)  400 8)  400 8)  400 8)  400 8)

Máquina básica  Referência nr.  R0460100.01  R0460200.01  R0460300.01  R0460400.01  R0460500.01  R0460600.01  R0460700.01
Opcionais
Insertos roletados  Referência nr.  R0460101.01  R0460201.01  R0460301.01  R0460401.01  R0460501.01  R0460601.01  R0460701.01
Trava do acionamento  Referência nr.  -  -  -  R0460402.01  R0460502.01  R0460602.01  R0460702.01
Cobertura de proteção, tipo C  Referência nr.  R0460103.01  R0460203.01  R0460303.01  R0460403.01  R0460503.01  -  -
Cobertura de proteção, tipo B  Referência nr.  -  -  -  -  -  R0460604.01  R0460704.01
Rotor de teste SAE ARP 4162  Referência nr.  R0460105.01  R0460205.01  R0460305.01  R0460405.01  R0460505.01  R0460605.01  R0460705.01
Sistema de impressão  Referência nr.  R0460106.01  R0460206.01  R0460306.01  R0460406.01  R0460506.01  R0460606.01  R0460706.01

1) Limitação do equipamento com acionamento por correia
2) Correspondente a SAE ARP 4048
3) Com diâmetro de acionamento de 100 mm, a partir da HL5UB com 200 mm
4) Diversas variações de acionamento sob consulta
5) Dados ilustrativos, dependentes do respectivo equipamento
6 ) Com insertos roletados opcionais
7) Opcional
8) Tensão de alimentação padrão: 3 / PE AC 50Hz 400 V +6 / -10%
