EEJA

Sistemas de balanceamento e diagnóstico sem contato para veículos
  • Medição de vibração no veículo
  • Método de medição sem contato, graças a tecnologia laser
  • Diagnóstico vibro-acústico
  • Avaliação do desbalanceamento do eixo motor
  • Avaliação do cálculo de desbalanceamento
  • Possibilidade de integração aravés do retrofit de bancos de teste de rodagem


Princípio de medição

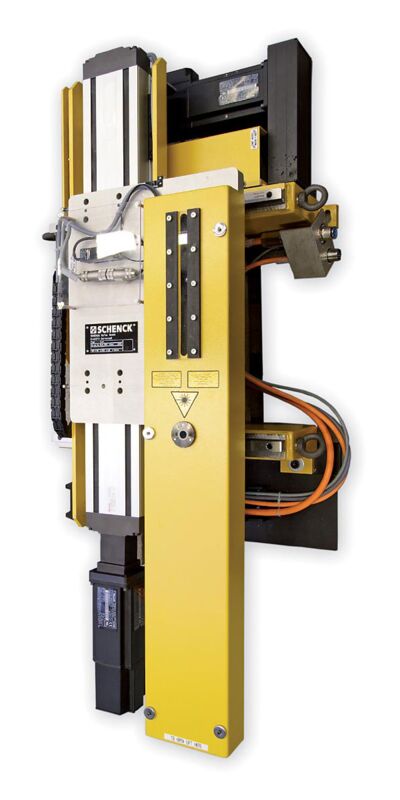

A medição utiliza o princípio de armazenamento de vibração sem contato, utilizando um sensor laser. Adicionalmente, uma medição da velocidade ou do ângulo é realizada através da leitura de uma marca de referência em umapeça girante, p. ex., um eixo cardã. A medição sem contato por laser permite armazenar as vibrações paralelamente a realização de outros testes, sem qualquer preparação anterior dos sensores de medição no veículo. O cabeçote de medição a laser é montado em uma mesa X-Y sobre o banco de rolos, permitindo atingir diferentes posições de medição. Medindo a posição do veículo, o cabeçote segue os movimentos os quais sofre o veículo durante o teste. A interligação com o banco de rolos permite a integração do procedimento de medição.
Desenho

Range de aplicação

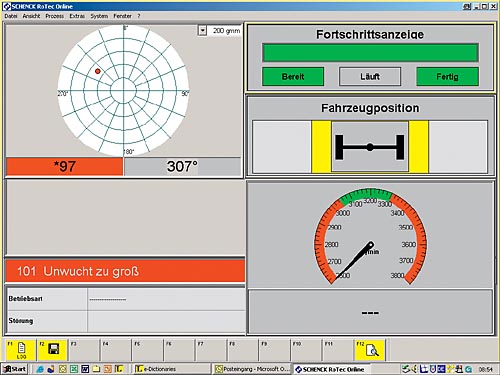

O sistema foi concebido para a medição da vibração em veículos montados durante seus testes no final de linha em um banco de rolos. O objetivo é identificar vibrações causadas por desbalanceamento e erros de montagem. Sua integração no banco de rolos é feita entre o eixo dianteiro e traseiro, o que permite atingir os pontos de medição no eixo motor na área do eixo traseiro ou da transmissão. A completa análise de freqüência do sinal de vibração e do desbalanceamento do eixo motor, por exemplo, podem ser determinadas através do armazenamento e avaliação dos dados medidos relacionados as velocidades, normalmente realizada utilizando a velocidade do eixo motor. O sistema determina a compensação necessária do desbalanceamento , a qual pode ser corrigida através de uma grande diversidade de métodos, p. ex., através da aplicação de massas no flange entre o eixo cardã e o diferencial.
Dados técnicos
Dados técnicos  EEJA
Equipamentos a serem testados  Veículos de passageiros em banco de teste de rodagem (banco de rolos)
Metodologia de teste  Medição da vibração e do desbalanceamento
Correção do desbalanceamento  Principalmente através da adição de pesos no flange, entre o eixo cardã e o diferencial
