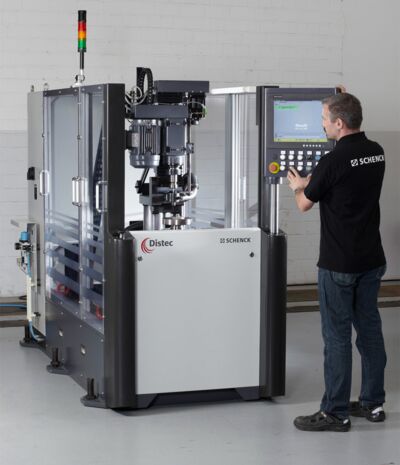

Máquina de balancear vertical para rotores de até 30 kg Distec - Schenck Portugal

  • Projeto compacto
  • Mínimo espaço requerido
  • Simples operação
  • Sem necessidade de fundação
  • Altíssima precisão de medição
  • Conceito operacional ergonômico
  • Permite correção do desbalanceamento através de furação axial ou radial
  • Movimentação via "ponte rolante"

Projeto

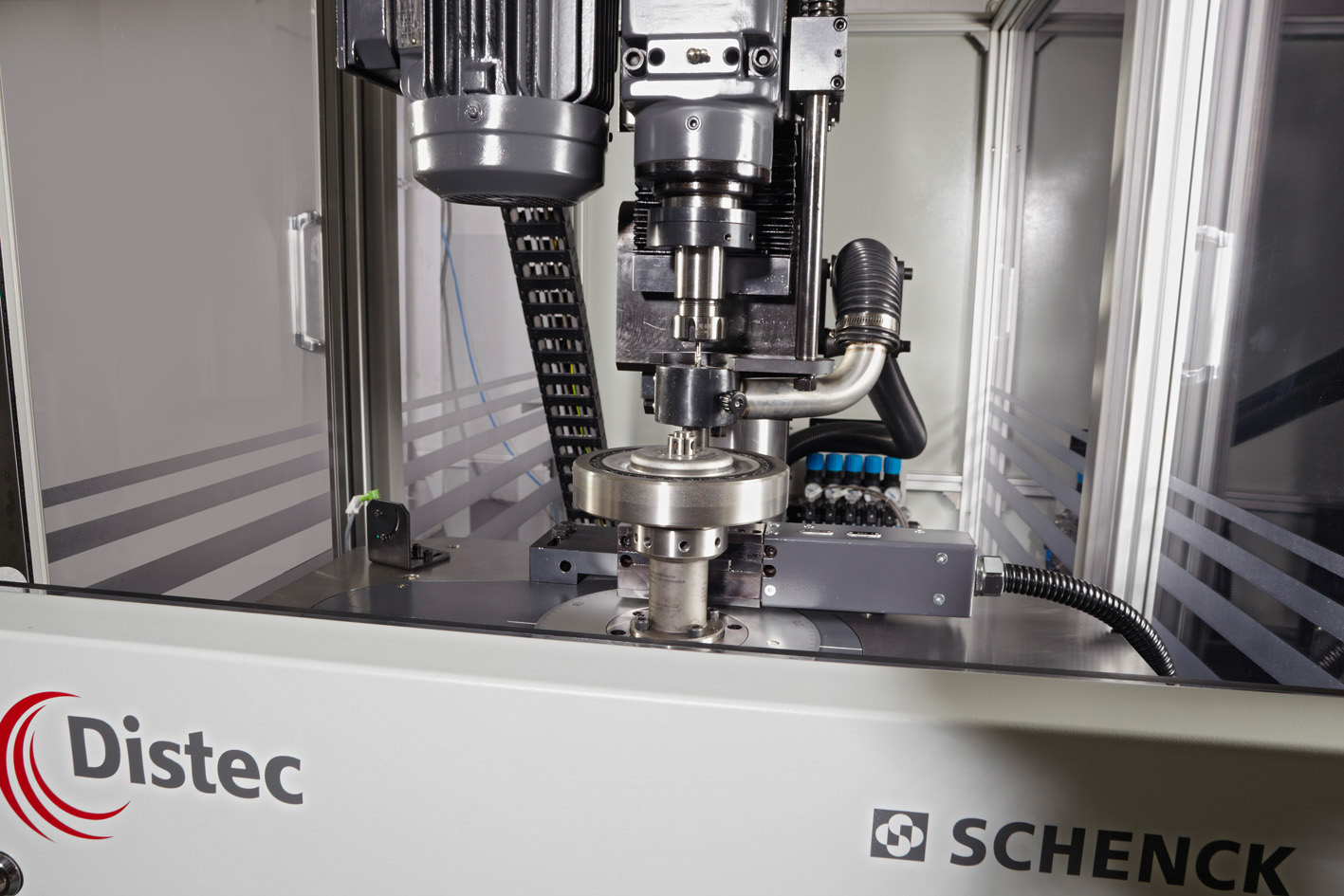

A máquina é composta por um dispositivo de balanceamento vertical integrado com uma unidade de furação automática. A peça a ser balanceada é fixa na máquina através de um dispositivo de precisão pneumático atuado por molas. A unidade de medição microprocessada tipo CAB 759 é utilizada para a determinação do desbalanceamento e cálculo da correção.

Características especiais

  • Aplicação universal
  • Correção automática através de furação axial ou radial
  • Ciclo automático de medição selecionável, com valores ajustáveis para aceleração, medição e frenagem

Desenho

Área de aplicação

A Distec é uma máquina de balancear semi- ou automática, versátil, utilizada para o balanceamento de rotores em formas de disco, tais como volantes, polias, discos de freio, embreagens, engrenagens, conversores, discos de bombas, etc.
Os rotores são montados através de seu furo central e a medição do desbalanceamento pode ser feita em um ou dois planos.

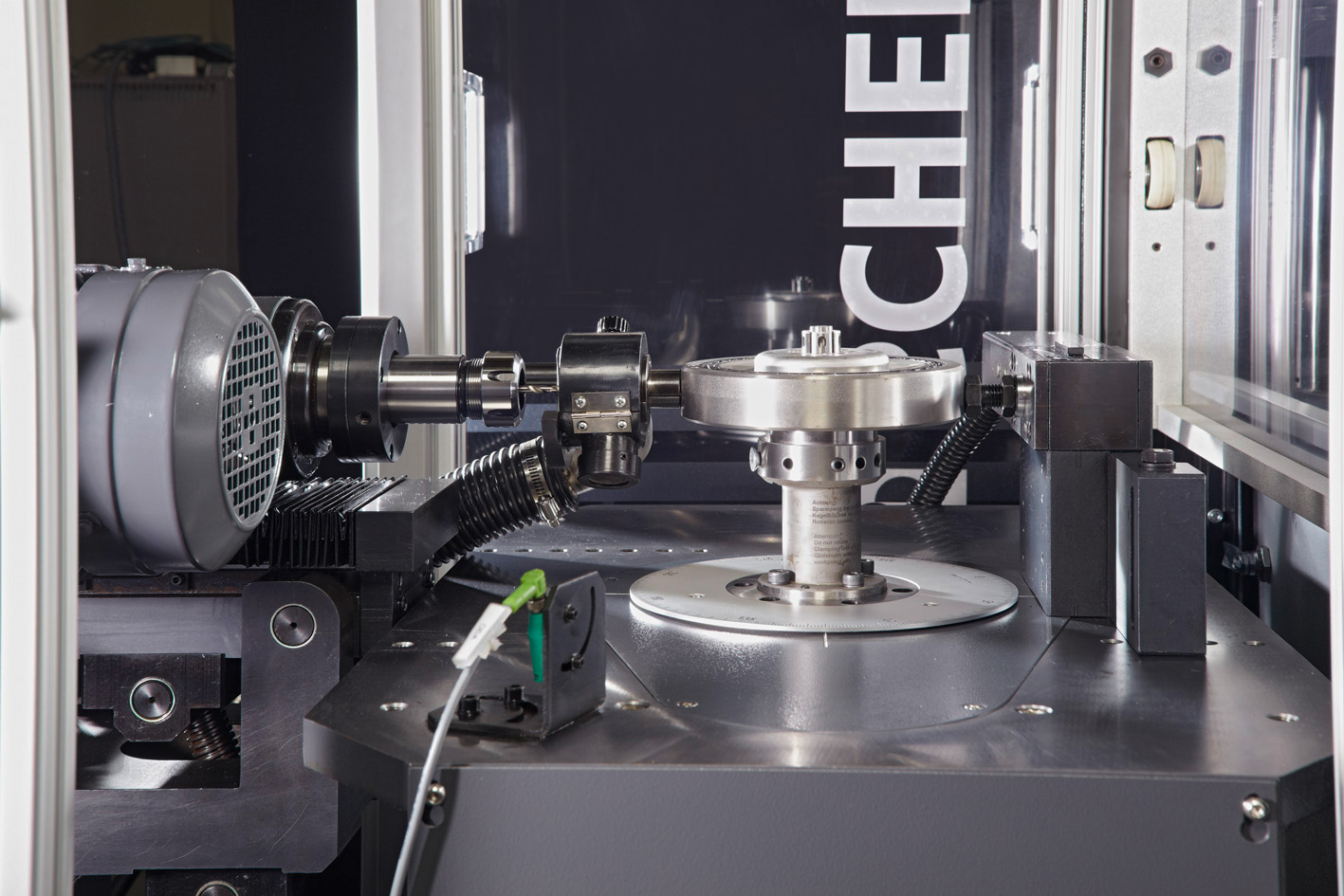

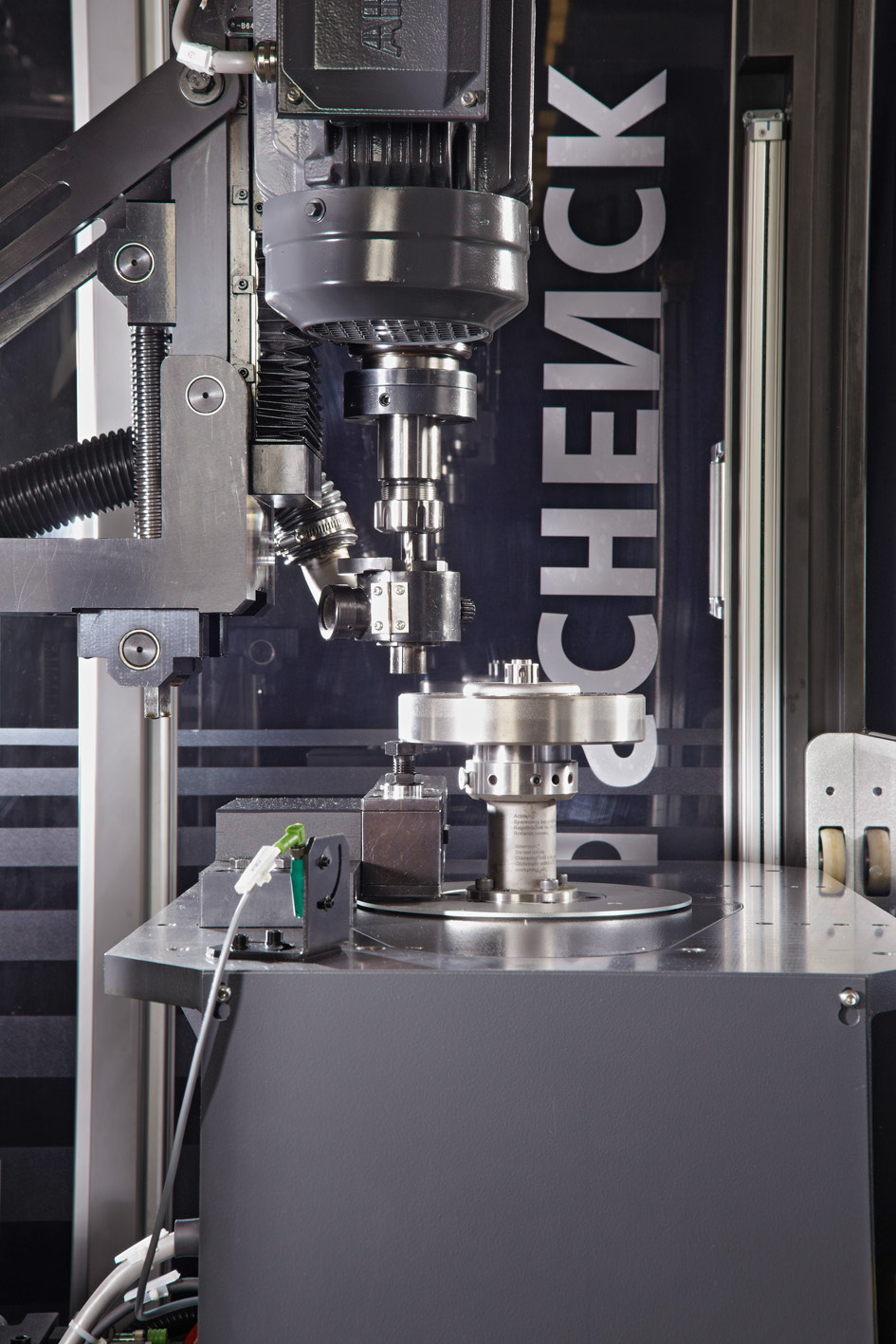

A correção do desbalanceamento pode ser realizada através de furação axial ou radial,  independente do formato de sua peça.

A Distec permite a carga manual ou automática. A alimentação manual ocorre através da porta frontal, ao passo que a alimentação automática pode ser realizada através de um portal, transportador de correia ou mesmo um robô.

Dados técnicos
Dados Técnicos
Unidade de medição    CAB 759
Monitor touch screen colorido    •
Estação de medição / correção combinadas    •
Carga e descarga manual    •
Ciclo automático    •
Porta para carga e descarga automática    •
Unidade de travamento do dispositivo     •
Furação horizontal e vertical    •
Sistema de acionamento do fuso    servo
Avanço da furação    servo
Velocidade de furação    FC
Set-up para troca de produto    manual

Rotor
Peso máximo 2)  [kg]  30
Diâmetro máximo  [mm]  500
Altura máxima do rotor  [mm]  150
Máquina
Largura A 4)  [mm]  1200
Profundidade B 4)  [mm]  2700
Altura C 4)  [mm]  1800
Rotação de balanceamento  [rpm]  600-1000
Incerteza de medição 1)  [gmm]  4
Pressão de ar  [kPa]  600
Tensão de alimentação   [V-Hz]  3x400-50/60
Consumo  [kVA]  10
Pintura  RAL7035 (cinza claro) e  RAL7024 (cinza escuro)

Opcionais
Interface para carga e descarga automática
Unidade de aspiração de cavacos

1) Conf. DIN 1319, probabilidade de 95%, dependente do tipo de peça
2) Rotor mais dispositivo
