CS 30

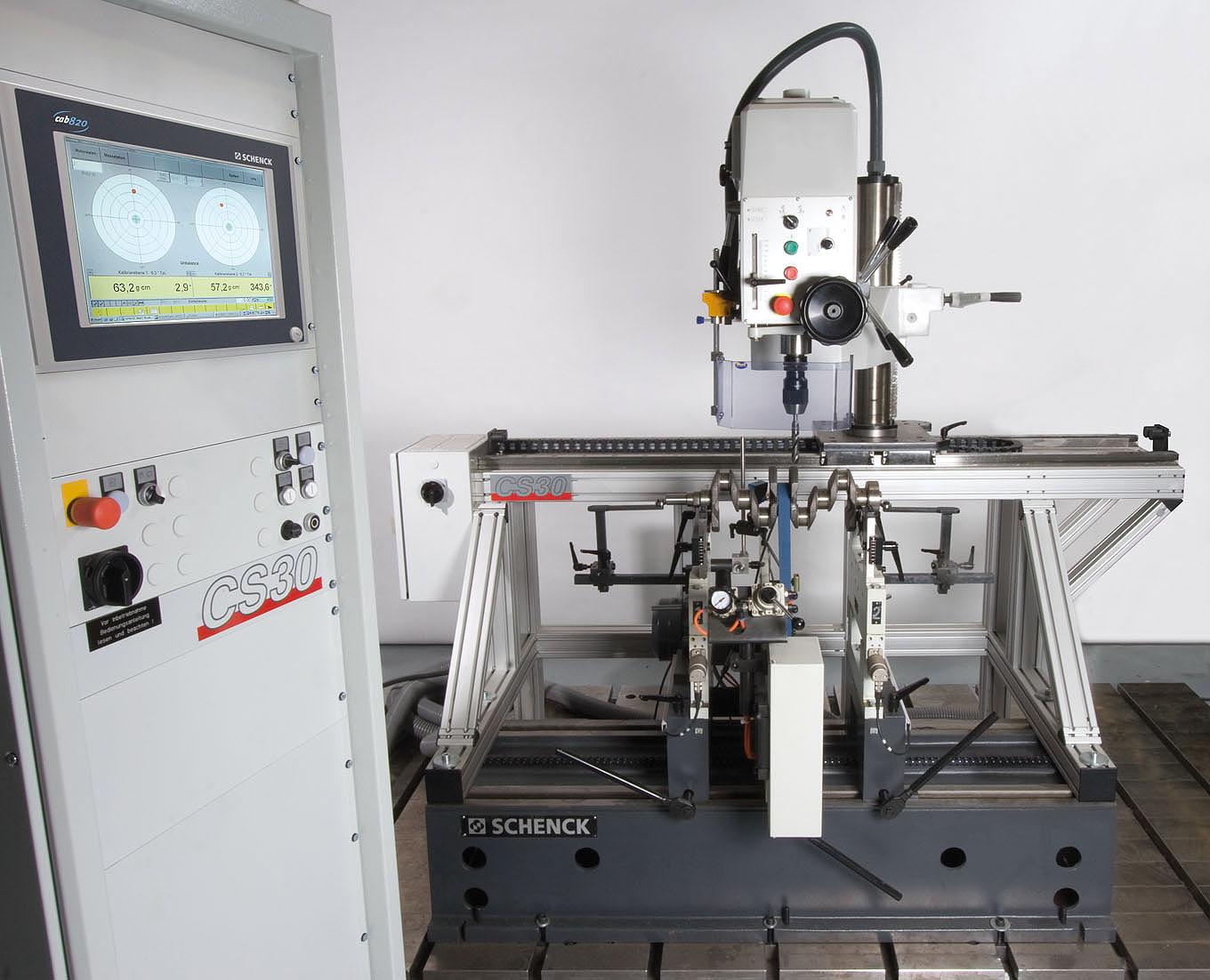

Máquina de balancear virabrequins
  • Projeto modular
  • Estação de furação integrada com mecanismo de deslocamento linear
  • Software de controle com exibição da profundidade de furação, cálculo da tolerância e auxílio posicionamento angular
  • Unidade de medição microprocessada de alta performance tipo CAB 700 (CAB 803 opcional)
  • Calibração permanente

As máquinas de balancear tipo CS 30 podem contar com as unidades de medição Schenck tipo CAB 700 ou CAB 803 e também podem vir equipadas com um sistema de impressão.

Uma outra vantagem da CS 30 está em sua aplicação universal. Ela pode ser utilizada para o balanceamento de outros rotores rígidos que não excedam seus limites geométicos e de peso.

A correção do desbalanceamento é executada diretamente na CS 30, através de uma unidade de correção por furação de alta performance. Dessa maneira, não há necessidade de remover a peça da máquina e corrigi-la em uma estação em separado.

Desenho

Range de aplicação

As máquinas de balancear virabrequins do tipo CS 30 foram concebidas para pequenos volumes de produção e oficinas de reparo. A CS 30 é uma máquina sub-crítica com calibração permanente, o que significa que é possível montar um novo rotor e já balanceá-lo, logo após a inserção de alguns dados geométricos.
A unidade de medição integrada exibe o desbalanceamento em quantidade e posição angular, dependendo do desbalanceamento inicial do rotor.

As máquinas tipo CS 30 são indicadas para rotores de até 700 kg. Um poderoso sistema de acionamento por correia garante uma aceleração rápida para curtos ciclos de balanceamento. Seu projeto compacto e robusto permite sua acomodação em pequenos espaços.

Dados técnicos
Dados Técnicos    CS 30
Máquina
Máquina básica com CAB 700    sub-crítica, com calibração permanente
Comprimento da base    1500 mm, opcional 2500 mm
Taxa de redução do desbalanceamento (URR)    até 95 %
MARU    3 gmm
Peso máximo    máx. 700 kg
Diâmetro máximo    máx. 460 mm
Distância entre mancais    máx. 1160 mm, opcional 2160 mm
Distância entre mancais:
Acionamento "por fora" dos pedestais    mín. 70 mm
Acionamento entre os pedestais    mín. 120 mm
Faixa de diâmetros apoiáveis    10 - 80 mm
Acionamento
Por correia por enlaçamento    tamanho 3/30
Largura da correia    aprox. 13 mm
Rotação de balanceamento    aprox.. 160 - 2380 rpm
Potência    2,2 kW, com controle da freqüência
Rotação do motor    aprox. 2800 rpm
Unidade de correção por furação
Velocidades do fuso    60 / 130 / 230 / 450 / 800 / 1500 rpm
Diâmetro da broca    máx. 25 mm
Potência nominal    1,1 kW
Distância entre planos de correção    padrão 800 mm, opcional 1700 mm
Curso do fuso    aprox. 125 mm
Movimentação do cabeçote de furação    paralela ao eixo do rotor
Altura de ajuste do cabeçote de furação    350 mm
Capacidade de giro da unidade de correção    360°

Máquina básica  Referência nr.  R0270100.02
Opcionais
Unidade de medição CAB 920  Referência nr.  R0270101.02
Software  Referência nr.  R0270103.02
