Classes de proteção B e C

Coberturas de proteção para máquinas de balancear, conforme ISO 21940-23

  • Projeto modular de fácil instalação
  • Proteção efetiva, com fabricação conforme requisitos CE (comunidade européia)
  • Adaptáveis a todos os tamanhos de máquinas, mesmo às máquinas de balancear mais antigas

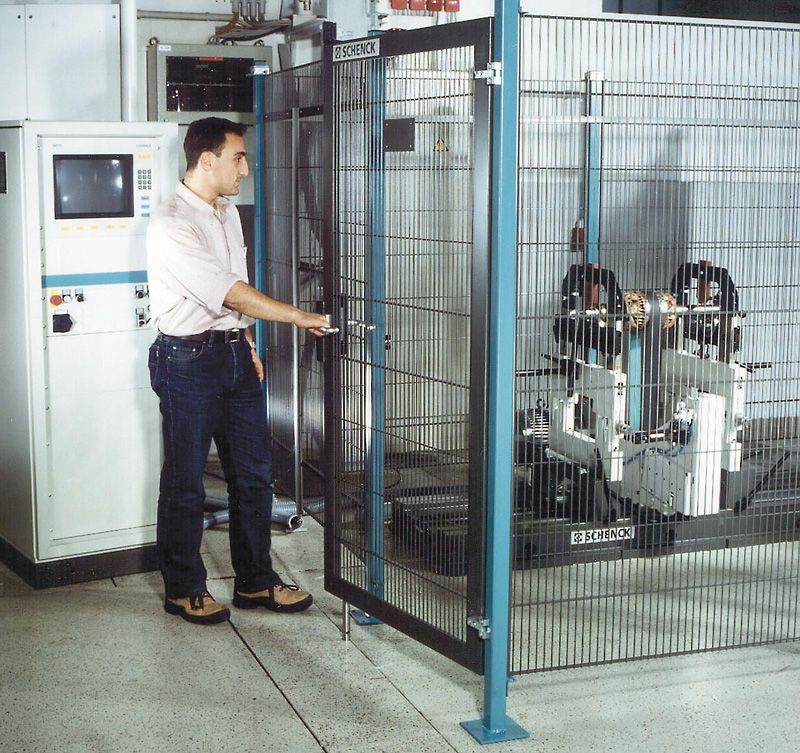

Classe B
Uma cobertura de proteção classe B quando houver riscos no contato com ou rotor ou acionamento durante a operação. ventiladores, rotores com pás e ferramentas estão nesta categoria e requerem proteção contra contato, como p.ex. grades de proteção ao redor da máquina. A abertura desta deve ser inibida enquanto o rotor estiver em movimento (inter-travamento).

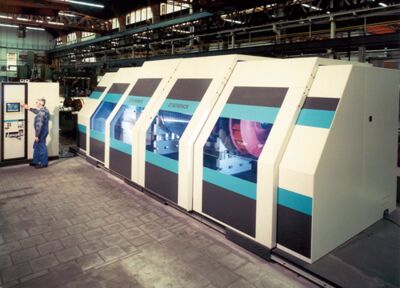

Classe C
Caso você não possa garantir que partes/peças do rotor venham a se soltar ou quebrar durante a medição, então uma cobertura de proteção classe C é necessária. O potencial de penetração destes fragmentos deve ser calculado, levando em conta seu formato, tamanho, dureza e velocidade tangencial. A cobertura de proteção ideal deve ser capaz de absorver o impacto destas peças com segurança.

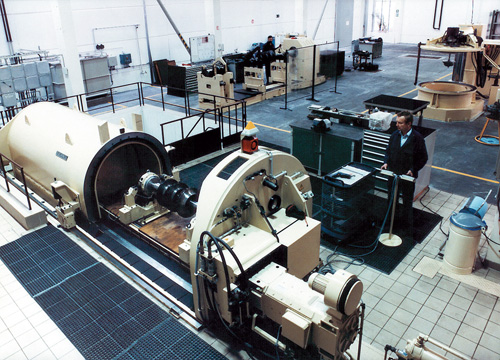

Classe D
O mais alto nível de classe de proteção é necessário nos casos onde o rotor pode explodir durante a operação de balanceamento.
Desenho
Um fator determinante na seleção de uma cobertura de proteção é o perigo que o rotor apresenta quando estiver sendo balanceado. Em relação a estes perigos, precisamos levar em consideração a rotação de balanceamento, método de correção e o pior caso de penetração de partes que possam se quebrar/soltar durante a operação.
A proteção adequada deverá então ser analisada caso-a-caso, de forma a confirmarmos se ela é realmente a mais adequada aos requisitos em questão.
Conforme as diferentes necessidades de segurança, as coberturas de proteção para máquinas de balancear são classificadas conforme a ISO 7475 em cinco diferentes classes (0, A, B, C e D).

Classe 0
Você está balanceando rotores de superfície circular que podem ser frenados com a mão sem qualquer perigo? então o potencial do rotor é tão baixo que a máquina pode ser operada sem qualquer proteção extra.

Classe A
Quando o rotor não apresenta perigo, porém pequenas peças tais como cavacos ou massinhas de correção possam se soltar, uma proteção conforme classe A é necessária (p. ex., uma tampa de proteção em frente a máquina).
Dados técnicos
Coberturas de proteção, classe B    Comprimento da base  Largura A  Profundidade B  Altura C  Tipo  Referência nr.
Máquina HM ...  Máquina HS ...  [mm]  [mm]  [mm]  [mm]
2B, 20B  -  750  1650  2250  2000  B1  R0810100.01
2B, 20B, 3B, 30B  30  1500  2250  2250  2000  B2  R0810200.01
2B, 20B  -  2250  3150  2250  2000  B3  R0810300.01
4B, 40B  40  2000  3150  2700  2000  B4  R0810400.01
5B  -  2500  3750  2700  2000  B5  R0810500.01
50B  -  2500  3750  3600  2000  B6  R0810600.01
6B  -  3000  4200  3600  2000  B7  R0810700.01
60B  -  4500  5700  3600  2000  B8  R0810800.01
3U, 30U  -  2500  3150  2250  2000  B10  R0811000.01
4U, 40U, 5U  -  3000  4200  2700  2000  B11  R0801100.01
50U  -  3000  4200  3150  2000  B12  R0801200.01
6U  -  4500  5250  3600  2000  B13  R0801300.01
60U  -  6000  6750  3600  2000  B14  R0801400.01
Opcionais
Módulo de expansão 600    +600  600  -  2000  B15  R0800101.01
Módulo de expansão 1050    +1050  1050  -  2000  B16  R0800102.01
Módulo de expansão 1500    +1500  1500  -  2000  B17  R0800102.01

Coberturas de proteção, classe C 600/320    Comprimento da base  Largura A  Profundidade B  Altura C  Tipo  Referência nr.
Máquina HM ...  Máquina HS ...  [mm]  [mm]  [mm]  [mm]
3B - 40U  30 - 40  1500  3552  2380  2230  H1-1  R0810100.01
    2000  3542  2380  2230  H1-2  R0810200.01
    2500  4527  2380  2230  H1-3  R0810300.01
    3000  5050  2380  2230  H1-4  R0810400.01
    3500  6050  2380  2230  H1-5  R0810500.01
    4000  6040  2380  2230  H1-6  R0810600.01
    4500  7025  2380  2230  H1-7  R0810700.01
    5000  7540  2380  2230  H1-8  R0810800.01
    5500  8525  2380  2230  H1-9  R0810900.01
    6000  9040  2380  2230  H1-10  R0811000.01
5B - 60U  -  2500  4527  2600  2650  H2-3  R0811100.01
    3000  5050  2600  2650  H2-4  R0811200.01
    3500  6050  2600  2650  H2-5  R0811300.01
    4000  6040  2600  2650  H2-6  R0811400.01
    4500  7025  2600  2650  H2-7  R0811500.01
    5000  7540  2600  2650  H2-8  R0811600.01
    5500  8525  2600  2650  H2-9  R0811700.01
    6000  9040  2600  2650  H2-10  R0811800.01

Proteções para outros tipos de máquina, classes de proteção e aplicações especiais sob consulta
