450 SVM, 452 SVM, 453 SVM, 454 SVM

Máquinas de balancear verticais
  • Seqüência operacional totalmente automática
  • Carga e descarga manual e automática
  • Permite integração com a linha de produção
  • Correção automática do desbalanceamento por fresagem
  • Correção controlada por eixos numéricos
  • Processamento digital dos valores medidos
  • Sem unidades hidráulicas

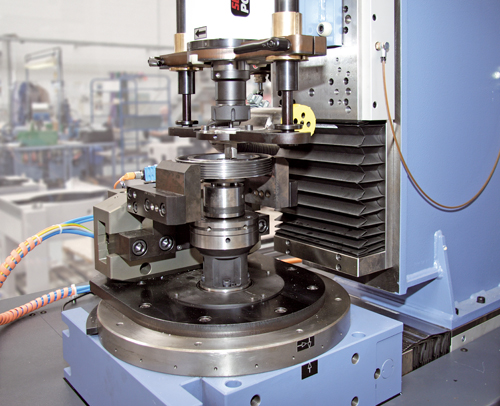

  • Placa de castanhas por controle numérico, para travamento das peças durante a correção

Características especiais

A unidade de medição baseada em PC tipo CAB 950, com monitor TFT touchscreen e processamento digital de sinais para uma e.ciente supressão de ruídos e mais alta precisão de medição.

Características: Controle de correção digital, comunicação ao operador otimizada e amplo set-up automático. Módulos de software para cálculos específicos do rotor e controle para os mais comuns métodos otimizados de correção (polar e em componentes). Ampla memória para dados de tipos de rotor para o rápido ajuste da unidade de medição. Operação da máquina integrada ao CAB 950.

Programas de diagnóstico e exibição de falhas através do PROTOOL/Pro-Agent. Software estatístico para checagem da qualidade de produção. Interface externa para comunicação de dados e impressão. Display em todos os idiomas da comunidade européia (outros idiomas sob consulta).

Desenho

Range de aplicação

Medição e correção do desbalanceamento em um plano por fresagem de rotores em forma de disco sem eixo próprio - tais como discos e tambores de freio e volantes. Aplicação .exível em linhas de produção em série, através do ajuste da máquina para outros tipos de rotor, manual ou automaticamente, devido à troca de peças do dispositivo. Os rotores podem ser alimentados na máquina em lotes ou em seqüência aleatória.

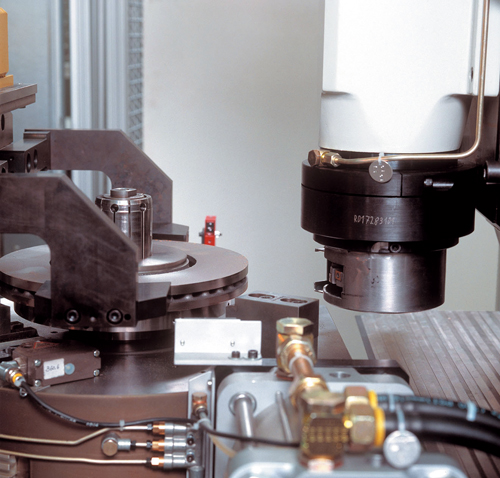

Correção de desbalanceamento através de fresagem polar ou em arcos. No caso de altos desbalanceamentos, o rotor é rotacionado, aumentando a quantidade de material removido.


Projeto

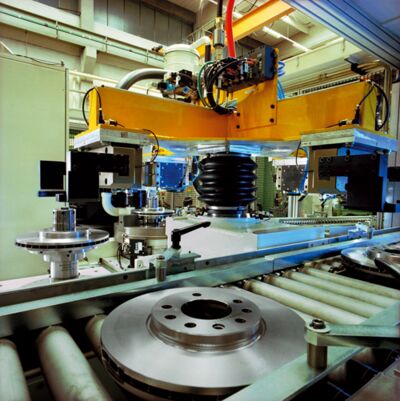

Máquinas totalmente automáticas, com unidade de fresagem de alta performance, eixo de alimentação horizontal, ajuste automático de altura (opcional), mesa giratória e castanha por CN, para absorver as forças de fresagem durante a correção.

Execução em múltiplas estações com integração aos transportadores.

Controle programável com diagnóstico de falhas com PROTOOL e Pro-Agent. Fixação do rotor por dispositivo de precisão através de travamento pneumático.

Avaliação do desbalanceamento, cálculo da correção e controle feitos através de unidade de medição baseada em PC.

O transportador é controlado por dois servo-eixos – uma para elevação e o outro para rotação. Isso permite a mais alta precisão de posicionamento.

Carga e descarga da máquina manual ou automática.

Dados técnicos
Dados Técnicos    450 SVM  452 SVM  453 SVM   454 SVM
Unidade de medição    CAB 950  CAB 950  CAB 950  CAB 950
Estação combinada de
medição / correção    •   •
Estação de medição / correção em separado        •   •
Estação de correção em separado          •
Transportador com servo em 2 eixos      •  •  •
Placa de castanhas com travamento
por comando numérico, curso 55/85 mm    •  •  •  •
Alimentação manual    •
Alimentação automática      •  •   •
Rotor
Peso máximo 2)  [kg]  50  50  50  50
Diâmetro máximo  [mm]  400  400  400  400
Altura máxima do disco de freio  [mm]  130  130  130  130
Máquina
Largura A 4)  [mm]  2500  3900  4000   4000
Profundidade B 4)  [mm]  1630  1900  2500   2500
Altura C 4)  [mm]  2200  2500  2500   2500
Faixa de rotação de balanceamento  [rpm]  800  800  800  800
Incerteza de medição 1)  [gmm]  2 - 10  2 - 10  2 - 10  2 - 10
Diâmetro de corte  (mm)  125 (160)  125 (160)  125 (160)  125 (160)
Tempo de ciclo, aprox. 3)  [s]  35  25  18   12
Pressão de ar  [kPa]  600  600  600  600
Consumo  [kVA]  12  17  18   20

Máquina básica  Referência nr.  R0040100.01  R0040200.01  R0040300.01   R0040400.01
Opcionais
Controle automático do fuso  Referência nr.  R0040101.01  R0040201.01  R0040301.01   R0040401.01
Posicionamento interno  Referência nr.  R0040102.01  R0040202.01  R0040302.01  R0040402.01
Extrator de cavacos  Referência nr.  R0040103.01  R0040203.01  R0040303.01   R0040403.01
Produção mista  Referência nr.  R0040103.01  R0040203.01  R0040303.01   R0040403.01
Ajuste automático de altura com fresa dupla  Referência nr.  R0040104.01  R0040204.01  R0040304.01   R0040404.01

1) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça
2) Rotor mais dispositivo
3) Dependente do desbalanceamento inicial, geometria de correção, dados de usinagem e operador
4) Dados ilustrativos, dependentes do respectivo equipamento
