420 RBLR

Máquinas industriais para o balanceamento de rodas automotivas
  • Projeto modular, que permite a otimização do layout em função do local de instalação
  • Seqüência semi ou totalmente automática, aplicação flexível devido ao modo de operação mix (opcional), curstos tempos de ciclo
  • Correção do desbalanceamento independente do forma de aplicação do peso: clipagem, batido ou adesivo

Seqüência de operações

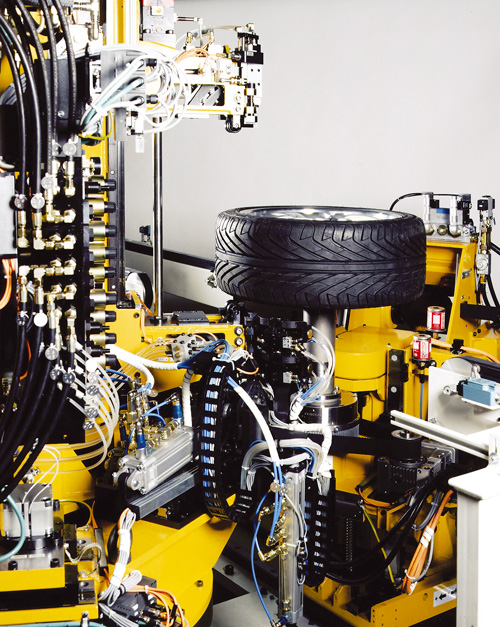

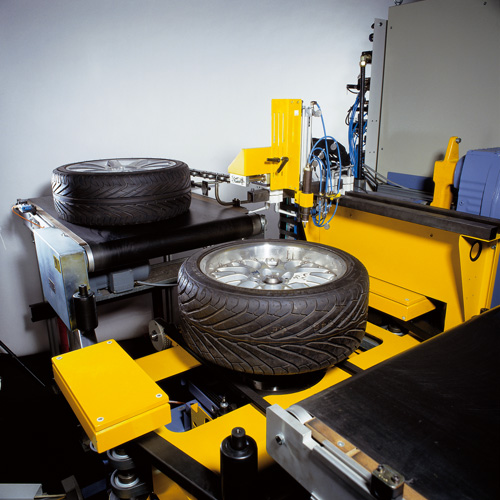

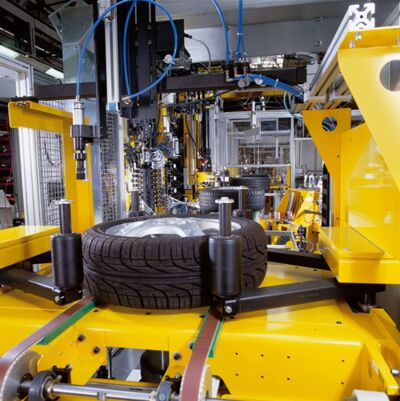

  • Alimentação da roda na estação de medição, centragem pelo diâmetro externo, descida do elevador, depósito da roda sobre a unidade de balanceamento e travamento

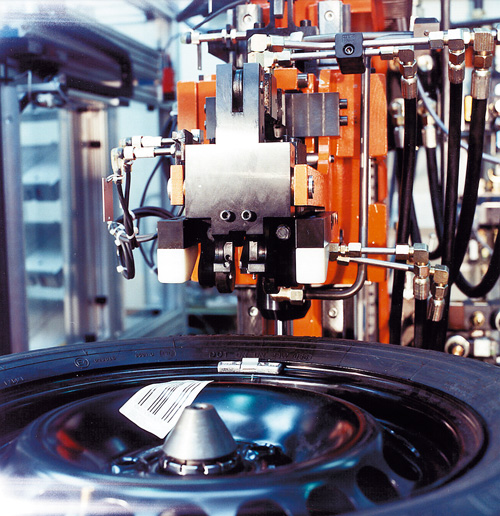

  • Corrida de medição para a determinação da quantidade e ângulo do desbalanceamento, posicionamento da roda e marcação das posições
  • Liberação, subida do elevador e transferência da roda para a estação de correção

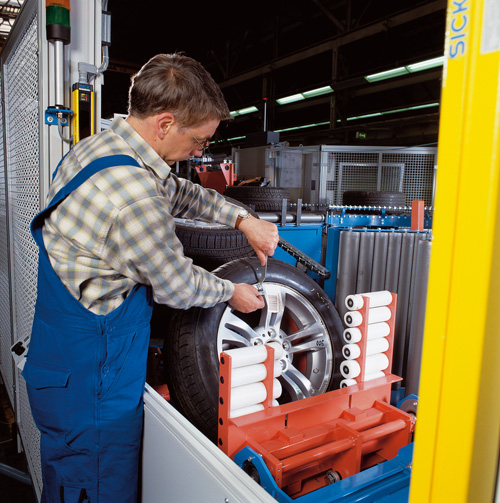

  • Dependendo do método de correção, os pesos de correção são aplicados, de forma manual ou automática (batida, auto-adesivo, clipes, etc.). Em alguns casos a roda é girada para facilitar a correção no plano inferior
  • Saída da roda da estação e transferência para a estação subseqüente.
Desenho

Range de aplicação

Medição e correção em dois planos do desbalanceamento de rodas automotivas, sejam estas rodas de liga leve ou aço, com diferentes diâmetros externos e pneus montados. Correção do desbalanceamento através da classificação de pesos. Utilização em ambiente de produção mix. Com o sistema de transportadores apropriado, a máquina pode se interligada a outras linhas: inserção da válvula, montagem do pneu, inflagem e matching, máquina estabilizadora, etc.

Projeto

Máquina de projeto modular, montada em bloco. O número de estações depende das funções integradas e da taxa de produção.

Expansível de máquina manual simples para máquina transfer com seqüência operacional automática. A carga e descarga pode ser realizada pelo operador ou automaticamente. Apresenta fácil operação, simples troca de tipos e rápido diagnóstico de falhas graças a seu conceito modular.

Processamento dos dados medidos através de unidade microprocessada com softwares para cálculo de correção otimizada, estatísticas, auto-teste, etc.

Unidade de correção do desbalanceamento integrada para diversos tipos de pesos de correção.

Dados técnicos
Dados técnicos    420 RBLR/K   420 RBLR/P  424 RBLR/P  425 RBLR/P  426 RBLR/P  427 RBLR/P  428 RBLR/P  430 RBLR/P
Unidade de medição    CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950
Máquina de controle    •  -
Máquina de produção      •  •  •  •  •  •  •
Número de operadores    -   -  1  1 - 2  1 - 2  1 - 2  1   1
Número de estações de correção    -   -  1  2  2  2  1   1
Estação de correção, cesto vertical

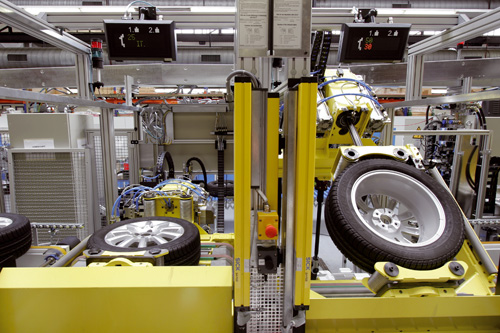

Estação de correção, com rotação da roda        •  •  •  •  •  •
Estação de inclinação da roda para correção          •  -  •  •  -
Estação de posicionamento          •  -  •  •  -

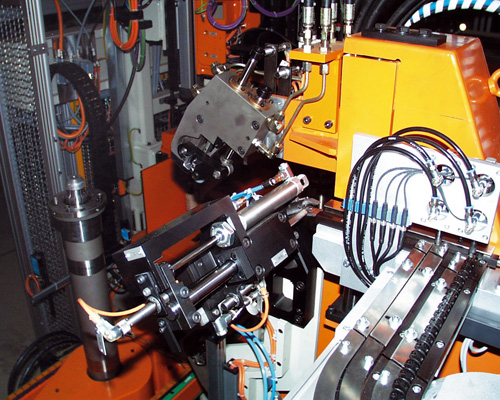

Estação de inserção de clipes/aplicação de pesos colados        -  -  -  -  •  •
Estação de marcação        -  -  •  •  -  -
Roda montada
Peso máximo  [kg]  50  50  50  50  50  50   50  50
Largura máxima  [mm]  145 - 360  145 - 360  145 - 280  145 - 360  145 - 360  145 - 360   145 - 300  140 - 300
Diâmetro externo do pneu  [mm]  560 - 900  560 - 900  560 - 900  560 - 900  560 - 900  560 - 900   560 - 900  560 - 900
Tamanho do perfil  [mm]  15 - 120  15 - 120  15 - 120  15 - 120  115 - 120  15 - 120   15 - 120  15 - 120
Diâmetro da roda  [pol]  13 - 22  13 - 22  13 - 22  13 - 22  13 - 22  13 - 22   13 - 22  13 - 22
Largura do talão  [pol]  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0   4,5 - 12,0  4,5 -12,0
Diâmetro de centragem  [mm]  57  57  57  57  57  57   57  57
Máquina
Largura A 2)  [mm]  1690   1690  5500  6000  6500  6500  7000  7000
Profundidade B 2)  [mm]  3330   3330  4000  5000  5000  5000  6000  6000
Altura C 2)  [mm]  2270   2270  2400  2400  2400  2400  2400  2400
Dimensão de apoio  [mm]  220  220  220  220  220  220   220  220
Rotação de balanceamento  [rpm]  300  300  300  300  300  300   300  300
Incerteza de medição 4)  [g]  0,5  0,5  0,5  0,5  0,5  0,5   0,5  0,5
Tolerância atingível 5)  [g]  7  7  7  7  7  7  7  7
Tempo de ciclo 1)  [s]  10   10  10 - 22  10 - 14  10 - 15  10 - 17  10 - 17  12
Produção 1)  [pçs/h]  400   360  160 - 280  255 - 360  240 - 360  210 - 360  210 - 360  300
Pressão de ar  [kPa]  600  600  600  600  600  600   600  600
Consumo de ar  [m3/h]  5  5  60  60  60  60  60  60
Consumo  [kVA]  10  10  30  30  30  30  30  30

Máquina básica  Referência nr.  R0420900.01  R0420200.01  R0420400.01  R0420500.01  R0420600.01  R0420700.01  R0420800.01  R0420900.01
Opcionais
Dispositivo de giro da roda (turnover)  Referência nr.  -   R0420301.01  -  -  -  -  -  -
Cesto vertical giratório para aplicação de adesivos  Referência nr.  -   R0420302.01  -  -  -  -  -  -
2o cesto vertical para correção - distribuição por transportador  Referência nr.  -   R0420303.01  -  -  -  -  -  -
2a estação de correção  Referência nr.  -   R0420304.01  -  -  -  -  -  -
Caixas de peso adicionais  Referência nr.  -   R0420305.01  R0420405.01  R0420505.01  R0420605.01  R0420705.01  R0420805.01  R0420905.01
Monitoramento de falso peso de correção  Referência nr.  -   R0420306.01  R0420406.01  R0420506.01  R0420606.01  R0420706.01  R0420806.01  R0420906.01
3o marcador  Referência nr.  -   R0420307.01  R0420407.01  R0420507.01  R0420607.01  R0420707.01  R0420807.01  R0420907.01
Estação de identificação da roda 3)  Referência nr.  R0420909.01  R0420208.01  R0420408.01  R0420508.01  R0420608.01  R0420708.01  R0420808.01  R0420908.01
Leitor de código de barras  Referência nr.  R0420909.01  R0420209.01  R0420409.01  R0420509.01  R0420609.01  R0420709.01  R0420809.01   R0420909.01
Medição do run-out axial/radial   Referência nr.  R0420910.01  R0420210.01  R0420410.01  R0420510.01  R0420610.01  R0420710.01  R0420810.01   R0420910.01
Dispositivos para rodas  Referência nr.  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta

1) Dependente do método de correção e operador, instrumento de medição da geometria
2) Dados apenas ilustrativos, dependentes da configuração do equipamento fornecido
3) Transferência dos dados do pneu e roda para a linha
4) Incluindo travamento/liberação
5) Dependente da qualidade das rodas e da habilidade do operador
