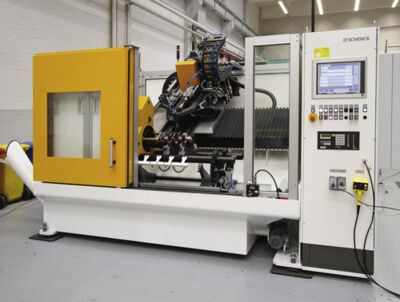

320 SBRK-C, 520 SBRK-C, 720 SBRK-C

Máquinas de balancear virabrequins
  • Balanceamento de virabrequins totalmente automático
  • Processamento digital da medição e cálculo otimizado de correção
  • Controle numérico do eixo para a correção do desbalanceamento
  • Furação de alta velocidade com quantidade mínima de lubrificação (MQL)
  • Permitem a integração com linhas de produção e protais de alimentação

Seqüência de operações

  • Alimentação manual ou automática do virabrequim
  • Fechamento da porta de proteção e início da corrida automática de medição
  • Depósito do virabrequim nos mancais de sela, fechamento do contra-mancal, corrida de medição, execução dos furos de correção, corrida de controle, abertura do contra-mancal, posicionamento na posição básica e suspensão da peça
  • Abertura da porta de proteção e descarga da peça

Características especiais

Medição e correção do desbalanceamento em uma mesma estação e, portanto, mesmo movimentação do virabrequim.

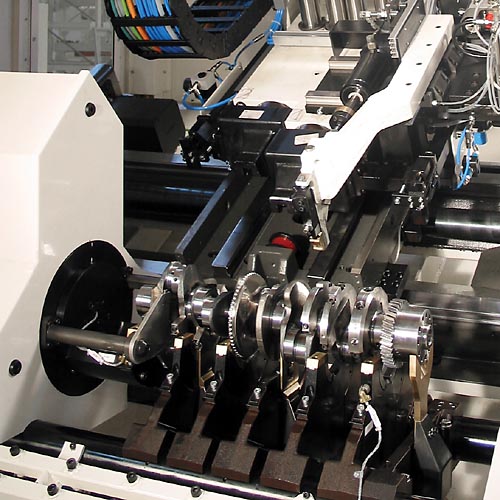

A ponte de balanceamento com múltiplos apoios proporciona uma medição similar às condições operacionais, menos carga na superfície durante a furação e sem impacto nos munhões principais durante a alimentação.
A furação com líquido refrigerante diminui o tempo de furação e aumenta a vida da ferramenta.

Desenho

Range de aplicação

Medição e correção do desbalanceamento em virabrequins usinados de veículos de passageiros e veículos comerciais leves. Utilização em volumes médios de produção. Correção do desbalanceamento através de furação nos contra-pesos em um ou dois passos de correção.

Projeto

Fuso com arraste por garfo para o acionamento do virabrequim através do moente. Portal de furação inclinado com unidade de furação por controle numérico.

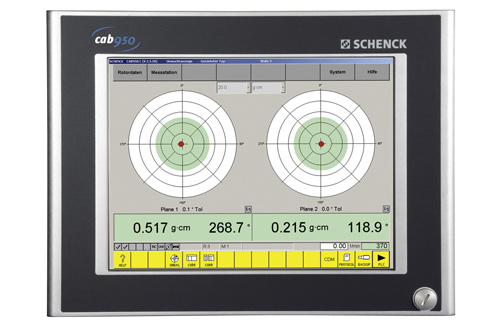

Posicionamento do virabrequim, deslocamento da unidade de furação e controle da profundidade de furação através de unidade de medição microprocessada.
Dados técnicos
Dados técnicos    320 SBRK  520 SBRK  520 SBRK-2  720 SBRK
Unidade de medição    CAB 950  CAB 950  CAB 950  CAB 950
Virabrequins de veículos de passageiros    •
Virabrequins de veículos comerciais leves    •  •  •
Virabrequins de caminhões      •  •  •
Virabrequins assimétricos    •  •  •  •
Mancal de deslize e acionamento por garfe de arraste    •  •  •  •
Unidade de furação CNC    •  •  •  •
Quantidade mínima de lubrificação (MQL)    •  •  •  •
Transportador de cavacos    •  •  •  •
Virabrequins
Peso máximo 1)  [kg]  8-40  30-100  30-160  80 - 350
Comprimento total  [mm]  350-790  500-1000  500-1400  800 - 2500
Distância máxima entre mancais  [mm]  240-660  350-750  350-1100
Distância entre planos de correção  [mm]  200-600  300-700  300-1050  800 - 2250
Diâmetro do munhão principal  [mm]  40-80  65-125  65-125  80 - 160
Diâmetro externo  [mm]  120-200  160-310  160-310  80 - 400
Diâmetro do moente  [mm]  30-60  50-90  50-90
Curso  [mm]  55-95  100-160  100-160
Máquina
Largura A 4)  [mm]  3750  3750  3750  4950
Profundidade B 4)  [mm]  2200  2200  2200  2200
Altura C 4)  [mm]  2300  2300  2300  2300
Rotação de balanceamento  [rpm]  400  265  265  300
Incerteza de medição 2)  [gmm]  20 - 30  30 - 80  30 - 80  20 - 30
Tempo de ciclo 3)  [s]  90 - 300  90 - 300  90 - 300  90 - 300
Pressão de ar  [kPa]  600  600  600  600
Consumo  [kVA]  8  10  10  10

Máquina básica  Referência nr.  R0280200.01  R0280300.01  R0280400.01  R0280100.01
Opcionais
Unidade de furação de cabeçote duplo  Referência nr.  R0280206.01  R0280306.01  R0280406.01  R0280106.01
Dispositivo de elevação 5)  Referência nr.  R0280203.01  R0280303.01  R0280403.01  R0280103.01
Monitoramento do desgaste da broca  Referência nr.  R0280205.01  R0280305.01  R0280405.01  R0280105.01
Alta pressurização do líquido refrigerante 16 bar  Referência nr.  R0280201.01  R0280301.01  R0280401.01  R0280101.01
Preparação do líquido refrigerante, espessura 30 µm  Referência nr.  R0280202.01  R0280302.01  R0280402.01  R0280102.01

1) Sem bob weights, com carga manual máx. de 15kg
2) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça (sem desacoplamento ou descarga)
3) Tempos mínimos atingíveis, dependentes da forma construtiva do virabrequim
4) Mais armário de comando, transportador de cavacos e condicionamento do líquido refrigerante (opcional). Dados ilustrativos, dependentes do respectivo equipamento
5) Para alimentação através de um dispositivo de elevação
