300 MBRK, 310 MBRK

Máquinas de verificação de centragem de massa de virabrequins
  • Controle preciso da qualidade dos virabrequins, graças a unidade de balanceamento de alta precisão
  • Carga e descarga manual

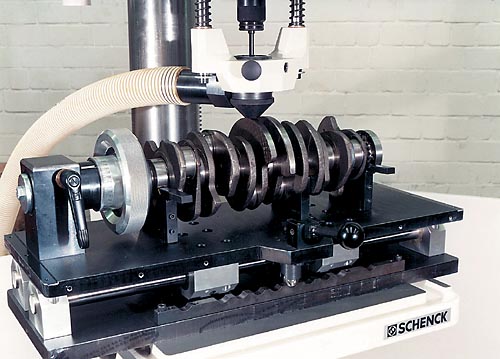

  • Expansível para integração com unidade de correção (veja 300 / 310 EBTK)

Projeto

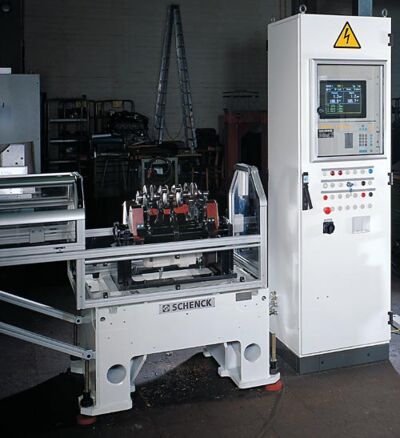

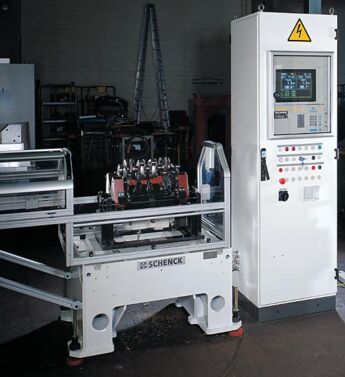

Máquina de eixo horizontal e unidade de balanceamento similar as existentes nas máquinas transfer (automáticas) de balancear. Acionamento por roletes motores ou por garfo de arraste. Base metálica soldada com armário de comando integrado. A gaiola e a cobertura de proteção são parte do escopo padrão de fornecimento.

Unidade de medição microprocessada para medição do desbalanceamento e cálculo de correção. Pacotes de software disponíveis para a correção em componentes ou otimizada. Outras opções: prompt para o operador, programa de diagnóstico, exibição de falhas, programa estatístico e interface de impressão.
Desenho

Range de aplicação

Máquina de medição do desbalanceamento em virabrequins usinados. Medição em dois planos, relativos aos contra-pesos externos.
A conversão dos valores de desbalanceamento para outros planos pode ser feita de forma automática ou manual. Esta máquina pode ser utilizada para inspeção ou para o controle de qualidade de outras máquinas de balancear. A movimentação das peças pode ser feita manualmente ou através de dispositivos de elevação.

Seqüência de operações

  • Alimentação do virabrequim na máquina.
  • Fechamento da cobertura de proteção. Corrida automática de medição e exibição dos valores de desbalanceamento. Caso necessário, exibição dos valores de correção.
  • Abertura da cobertura de proteção e retirada do virabrequim.
  • Caso a unidade de correção tenha sido fornecida com a máquina, esta poderá ser realizada conforme a exibição na unidade de medição.
Dados técnicos
Dados técnicos    300 MBRK  310 MBRK
Unidade de medição    CAB 950  CAB 950
Virabrequins de veículos de passageiros    •  •
Virabrequins de veículos comerciais    •  •
Virabrequins assimétricos
... medição com bob-weights    •
... medição sem bob-weights      •

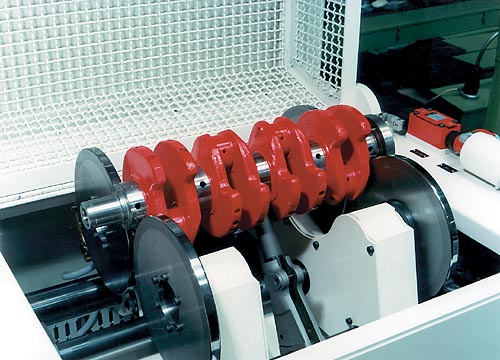

Unidade de balanceamento com roletes motores    •

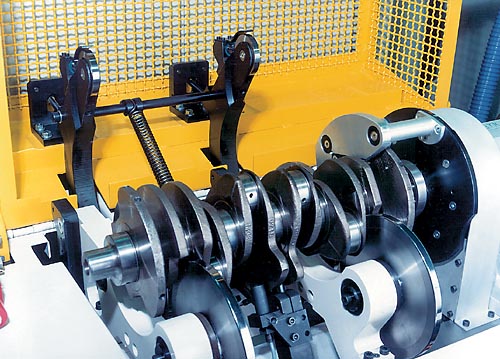

Unidade de balanceamento com garfo de arraste       •
Virabrequins
Peso máximo 2)  [kg]  6 - 35  6 - 35
Comprimento total  [mm]  280 - 790  280 - 790
Distância máxima entre mancais  [mm]  650  650
Diâmetro do mancal principal  [mm]  40 - 75  40 - 80
Diâmetro externo máximo  [mm]  100 - 200  100 - 200
Máquina
Largura A 4)  [mm]  1010  1010
Profundidade B 4)  [mm]  1070  1070
Altura C 4)  [mm]  2000  2000
Rotação de balanceamento  [rpm]  450 - 700  450 - 700
Incerteza de medição 1)  [gmm]  5 - 15  10 - 20
Tempo de ciclo 3)  [s]  16 - 20  16 - 20
Consumo  [kVA]  2 - 2,5   2 - 2,5

Máquina básica  Referência nr.  R0260100.01  R0260200.01

1) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça
2) Máximo de 15kg com alimentação manual
3) Tempos mínimos atingíveis, dependentes da forma construtiva do virabrequim
4) Dados ilustrativos, dependentes do respectivo equipamento
