110 SBFR, 130 SBFR

Máquina de inflar rodas
  • Sino de inflagem sem anéis de vedação ou qualquer peça de desgate
  • Raio de trabalho extensível (para até 6x tamanhos de rodas) graças a projeto telescópico
  • Aplicável para qualquer configuração de roda, independente do tipo de projeto
  • Sem aplicação de carga nas rodas
  • Seqüência automática e operação mix
  • Interligação com linhas de produção

Seqüência de operações

  • Transferência automática da roda montada através da esteira alimentadora na estação de inflagem através do transportador
  • Seqüência automática: o transportador desce e a roda é depositada na mesa de inflagem
  • Centragem da roda e pneu, levantamento e ajuste da mesa

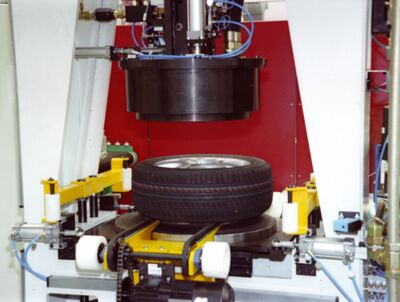

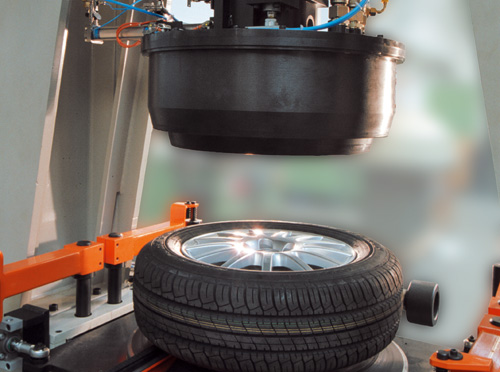

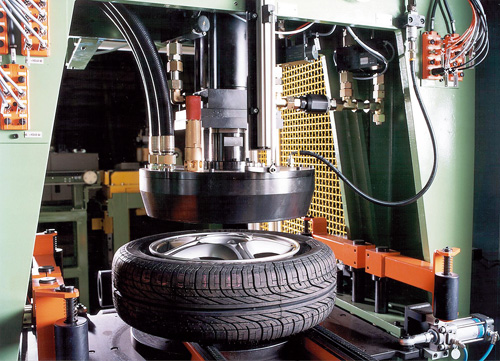

  • O sino de inflagem desce sobre o conjunto e inflao pneu de acordo com a pressão determinada
  • O sino de inflagem sobe
  • Transferência automática da roda inflada, em direção a máquina de balancear
Desenho

Range de aplicação

Inflagem de pneus sem câmara de veículos de passageiros de perfil normal, baixo ou super esportivo. Adequada para penus montados em rodas de aço ou liga leve de diversos tamanhos.

Aplicação das máquinas na produção seriada.

Integração simples em novas ou linhas existentes, com uma máquina de montagem de rodas precedendo a operação, sucedida de uma máquina estabilizadora dos talões e uma máquina de balancear as rodas.

Projeto

Estação única com seqüência totalmente automática e carga e descarga através de um sistema transportador.

Transportador de correia de base soldada com função elevatória, mesa de inflagem, dispositivo de centralização, sino de inflagem com equipamento hidro-pneumático de movimentação e sistema de travamento.
Dados técnicos
Dados Técnicos    110 SBFR  130 SBFR
Seqüência totalmente automática de operações    •  •
Roda completa
Peso máximo  [kg]  50  50
Largura, geral  [mm]  120 - 350  120 - 350
Diâmetro externo do pneu  [mm]  560 - 900  560 - 900
Diâmetro, roda padrão  [pol]  13-15 / 14-16 / 15-17  13-18 / 14-19 / 15-20
Diâmetro, roda emergencial  [pol]  sob consulta  sob consulta
Largura do talão  [pol]  3,5 - 12,0  3,5 - 12,0
Máquina
Largura A 2)  [mm]  1300  1300
Profundidade B 2)  [mm]  1955  1955
Altura C 2)  [mm]  3100  3100
Tolerância de inflagem 1)  [kPa]  10 - 50  10 - 50
Tempo de ciclo máximo  [s]  8 - 11
Taxa de produção  [pçs/h]  510  450 / 325
Pressão de ar 5)  [kPa]  600 - 1000  600 - 1000
Consumo de ar  [m3/h]  400  300 - 400
Alimentação   [V]  400  400
Consumo  [kVA]  10  10

Máquina básica  Referência nr.  R0600100.01  R0600400.01
Opcionais
Leitor de código de barras 4)  Referência nr.  R0600101.01  R0600401.01
Cabine acústica  Referência nr.  R0600102.01  R0600402.01
Transportador de alimentação  Referência nr.  R0600103.01  R0600403.01
Transportador intermediário  Referência nr.  R0600104.01  R0600404.01

1) Dependente do projeto do pneu e do método de montagem
2) Dados apenas ilustrativos, dependentes da configuração do equipamento fornecido
4) Transferência dos dados do pneu e roda para a linha
5) Dependente da pressão de inflagem necessária
